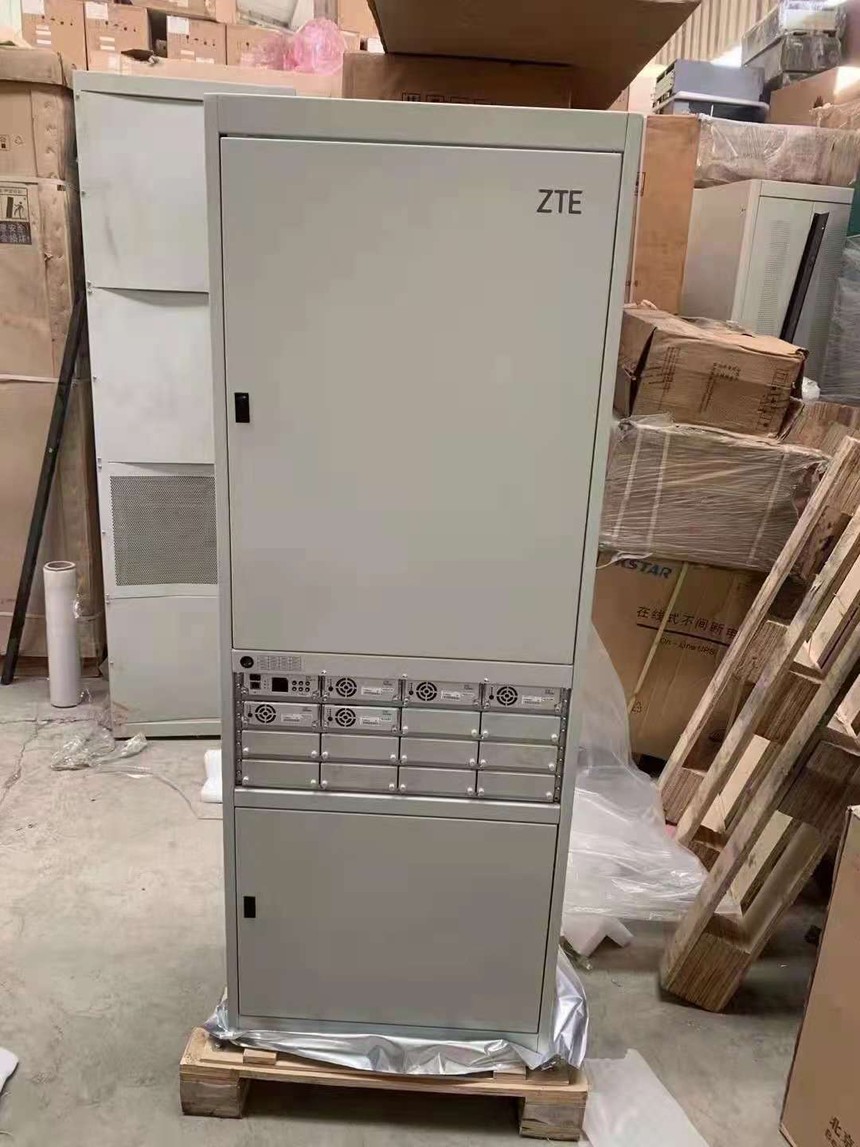

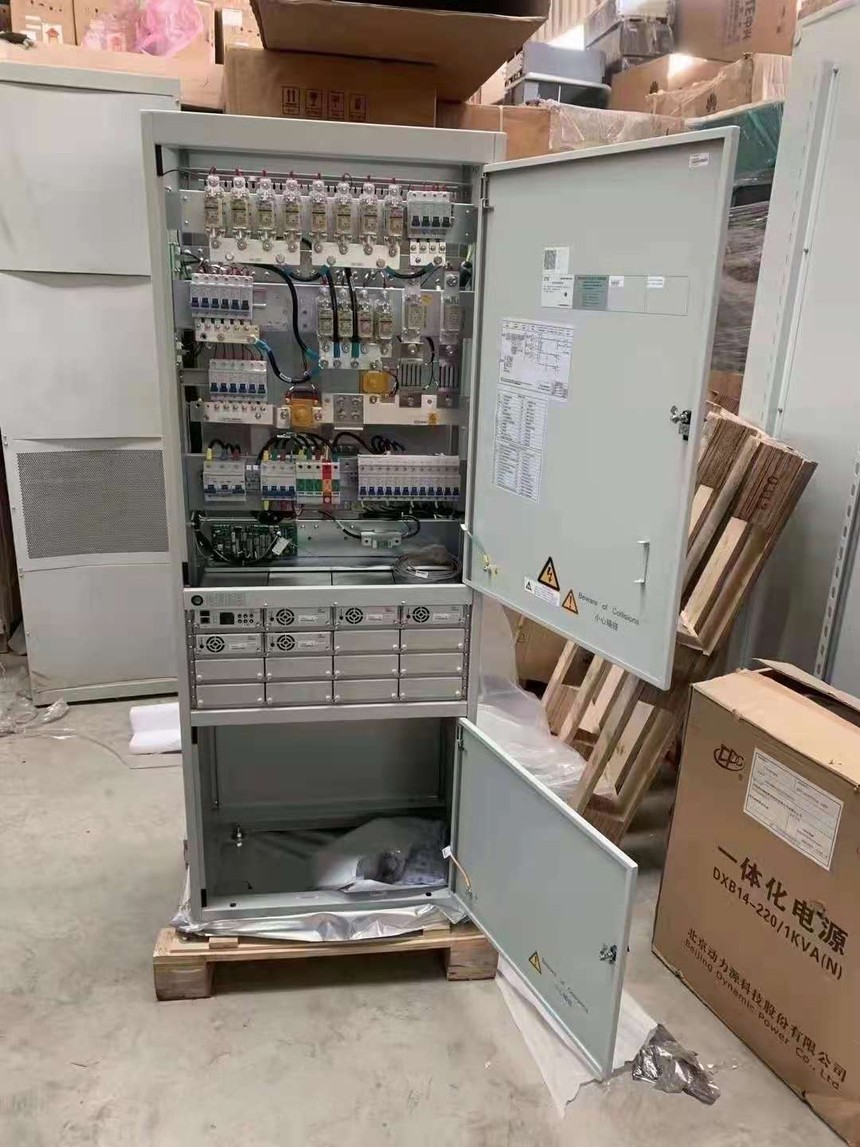

中兴ZXDU68 T601通信电源-ZXDU68 T601

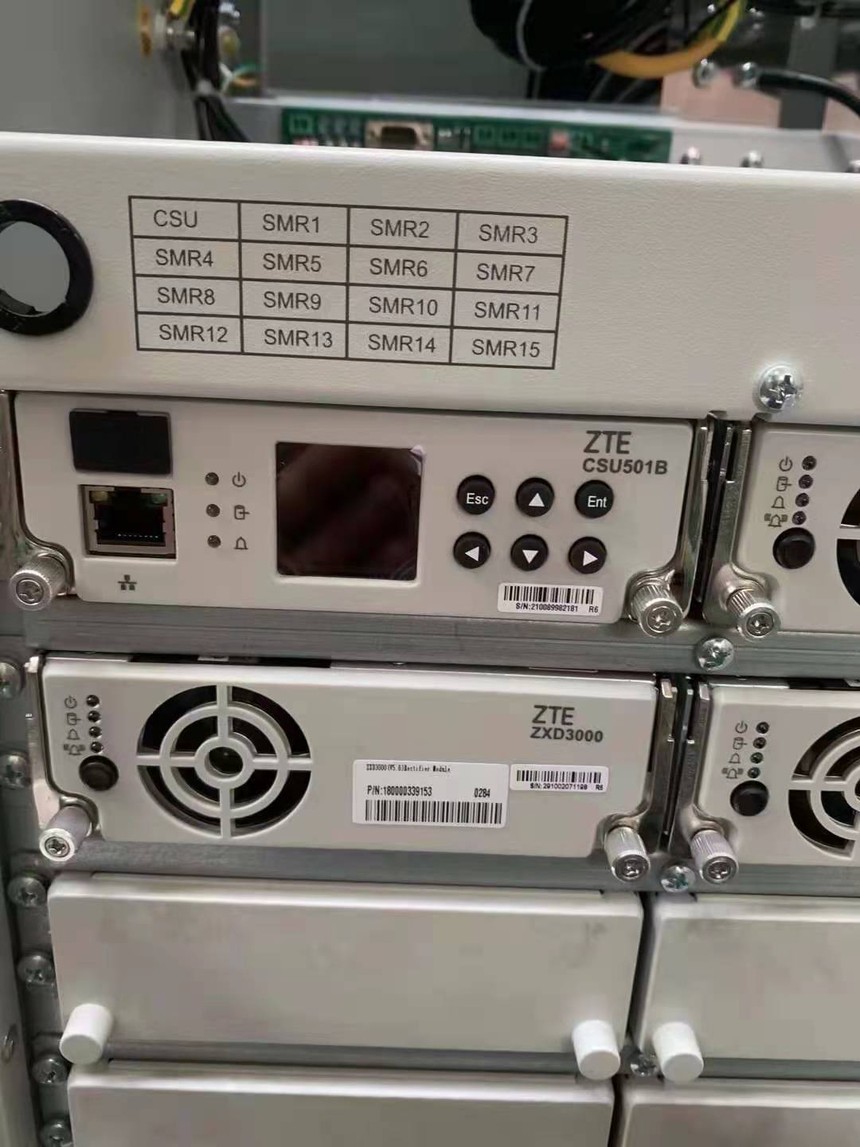

中兴ZXDU68 T601通信电源系统的整流模块采用无损伤热插拔技术，可在线不断电直接操作。其输出和输入都有软启动单元，当模块插入系统时，不会引起系统输出电压的扰动。更换模块时间小于1分钟。整流模块采用**的数字化均流技术，无需监控模块，整流模块间可以自动均流.
中兴ZXDU68T601产品技术规格
使用环境：
工作温度：-40℃～+55℃；
存储温度：-40℃～+70℃；
相对湿度：10%~90% ；
大气压：70 kPa～106 kPa ；
场地要求：没有导电尘埃和腐蚀性气体，没有**危险，没有震动颠簸，地板倾角≤5°；
防水、防尘：IP55 ；

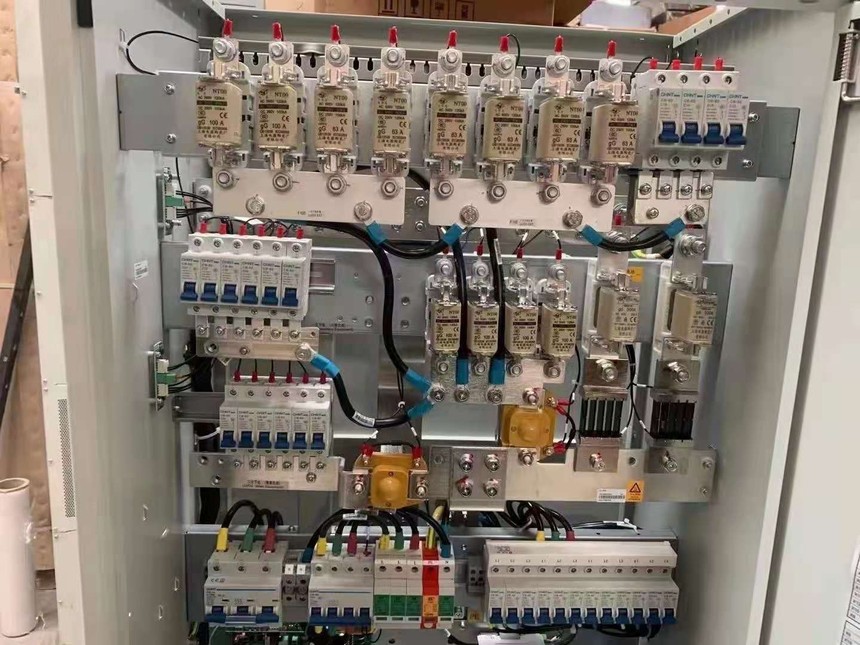

交流配电：
输入方式：三相五线制（L1/ L2/ L3/N/PE）；
额定输入电压：线电压380 VAC，相电压220 VAC；电压范围：相电压176 VAC～300 VAC；
输入频率：45 Hz～66 Hz；
输入电流：100A ；
输入功率因数≥0.99（满载）；
D级防雷泄放电流≤20 kA ；
交流辅助输出：2路。1路为单相三孔16 A维修插座；另1路为单相32 A交流辅助输出，主要给热交换器的加热器和电池加热板供电
直流配电
输出电压：-42 VDC～-58 VDC可调；
输出电流：200 A（满配置）负载输出6路，各路容量可为6A～63A ；
电池输入：标准配置：2路电池输入，100A空开；
衡重杂音电压<2mv<>；
峰-峰值杂音电压≤150 mV（20 MHz带宽）；
效率≥90%（额定输入满载情况下）；
直流防雷泄放电流≤5kA ；
保护功能：标准配置：一次下电负载（5路），二次下电负载（1路）。可根据用户需要灵活配置一、二次下电负载的路数；
安全规格：符合IEC950标准；
模块电源作为整个系统的终供电设备，一般都直接安装在通信数字电路板上面或附近，要求其工作时不能影响整个系统的正常运行，因此要求体积小、重量轻、***、噪声低和可靠性高。对于中大功率的模块电源，以上需求尤其突出。
通过持续跟踪电力电子技术发展的新动态，对关键技术进行深入分析研究，并结合长期电源产品研制所积累的丰富经验，在中兴模块电源的研制和生产中掌握和运用了如下***技术。
1．有源箝位技术
该技术通过特别设计的箝位电容、开关管寄生电容和变压器原边漏感之间形成的谐振，使主功率开关管实现零电压（ZVS）开通，在主开关管关断期间，又可将主开关管承受的电压箝位在一定水平，从而减小了主功率开关管的电压应力，减小了EMI干扰。应用于正激变换电路中的有源钳位技术，还可以实现磁通的自动复位，从而提高变压器的磁通利用率。由于采用有源钳位技术，实现了主开关管的零电压开通，同时可以选用低耐压的功率管，减少了开关的导通电阻Ron，与其它电源厂家采用无源钳位电路的模块相比，中兴大功率模块电源的整机效率可以提高4～6％。
2．同步整流技术
由于超大规模集成电路的尺寸不断减小，功耗不断降低，所要求的电源电压也在不断下降。在大功率模块电源中我们采用同步整流管（SR管）取代原有的肖特基整流二极管进行输出整流。同步整流管即低压功率场效应管，导通时的正向压降很小，如15A时仅有0.1V，它比采用肖特基二极管的正向压降可减小到1/2~1/3，从而大大提高了效率。结合有源钳位技术的使用，采用同步整流技术的中兴大功率模块电源的整机***达90％。
3．铝基板技术
被釉铝基板，简称铝基板，它的基片是铝板，在基板上衍生有一层绝缘三氧化二铝或聚酰亚胺、环氧树脂等聚合物，然后再敷上铜箔。在敷铜面蚀刻出电路导线图形就生产出成型的铝基板。被釉铝基板的大优点就是热阻低，散热性能好，非常有利于模块内部功率器件的散热，是目前制作大功率模块的极好材料。另外和印制电路板一样，铝基板敷铜导线体电阻小，本身耗散功率小，与厚膜工艺相比，在具有近似散热性能的前提下，有成本低，抗震性能好，外形美观，可省去封装的特点。目前采用铝基板技术已成为中兴大功率模块设计的重要手段。
前景展望
虽然有些通信产品目前依然沿用集中式供电系统，但随着分布式供电系统优势的日益明显和市场压力的增大，国内模块电源的用量将会迅速增长。我们认为，未来模块电源的发展趋势将会呈现以下特点：
高功率、低压输出（3.3V）的需求越来越大。非隔离式DC-DC变换器比隔离式增长速度更快。分布式电源比集中式电源发展快，但集中式供电系统仍将存在。非标准设计的DC-DC变换器所占的比重将更大。
根据这些特点，中兴模块电源将在确保模块电源各项性能指标的前提下，在设计时充分考虑用户的需求，保持其通用性，并在实际应用中不断完善。
