华为TN11PDU01机房网络服务器机柜专用配电单元
产品简介

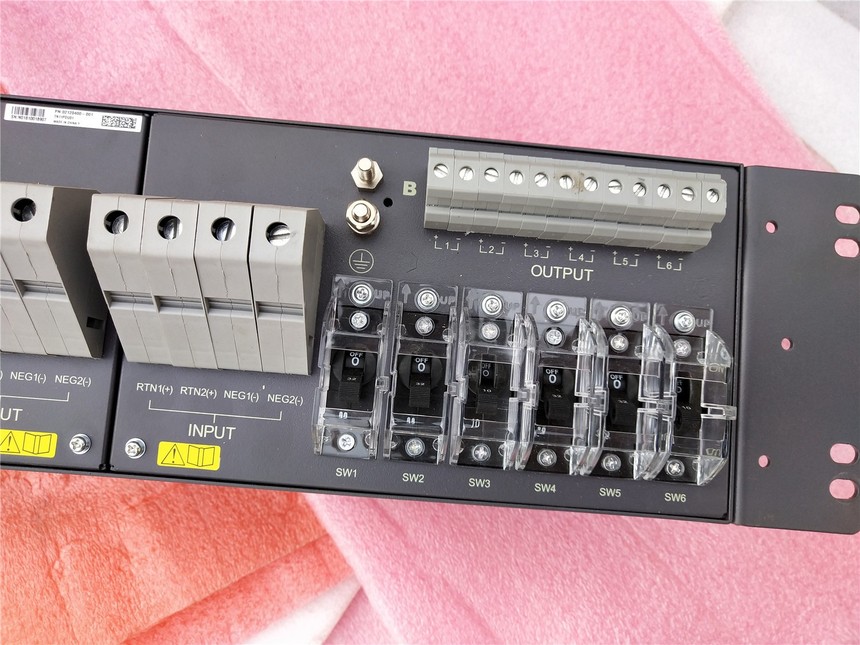

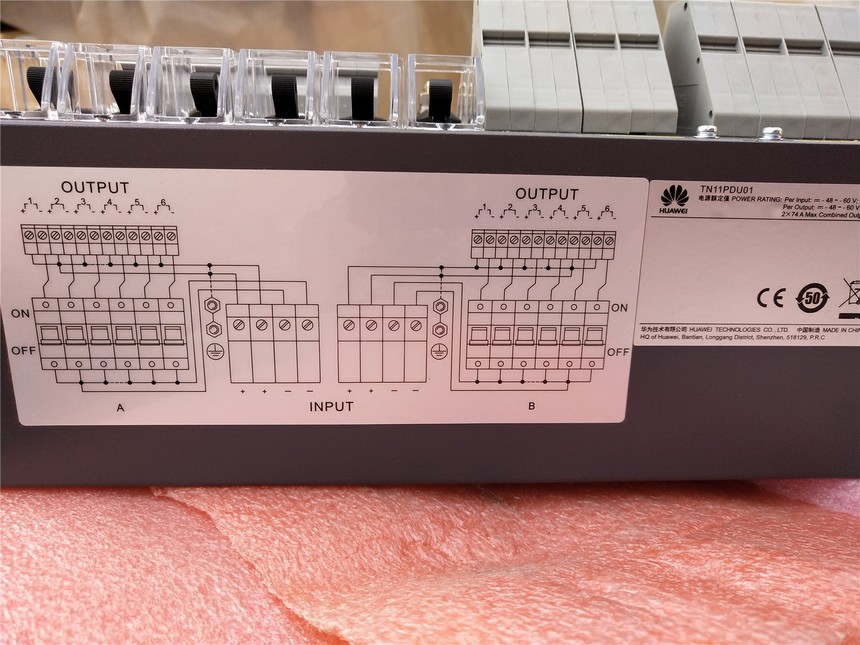

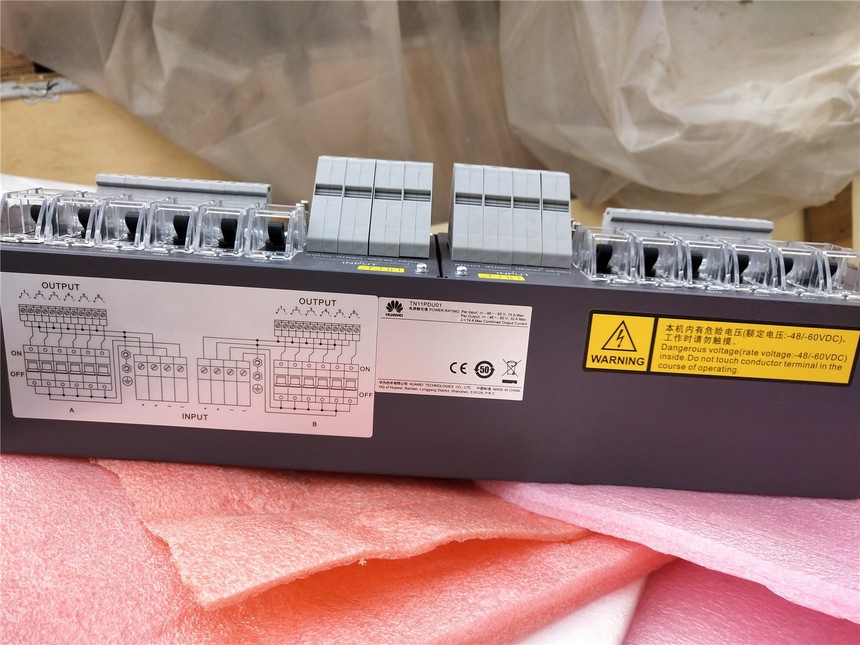

华为TN11PDU01配电单元适用于OSN丶PTN系列传输设备，PDU的A部分和B部分互为热备份。支持主、备共8路独立电源输入输出，输入电压范围为-38.4V～-57.6V或-48V～-72V直流电压。在PDU的电源输入区，根据机房供电设备提供的电流不同，配合短接铜排，可实现四种电源接入方式。

4根电源线中，上面的2根电源线为一对，下面的2根电源线为另一对，每对线分别对应一路电源。因此，与配电盒 对接时，请注意不要混插！

交流电压高，安装交流电源线时必须先关闭交流供电，防止触电！

安装指南
 安装交流电源线前必须先将APIU单板上的电源开关置为“OFF”状态，安装检查完毕后再置为“ON”给设备供电。
 设备配置APIU单板时需要安装交流电源线，交流电源线需根据机房具体环境选择布放路径。
 电缆线序请参考电缆自带的接线表或者《硬件描述》的线缆章节。

 E1电缆为1.6mm线径的细电缆时，制作DDF侧接头需要使用75-1-1型的连接器和2.5mm或1.7mm的压线钳。 0.4±0.03 N·M M2.5

华为TN11PDU01机房网络服务器机柜专用配电单元,华为TN11PDU01,华为配电单元

在无网线的情况下，E1大出线量为210芯（即21-E1电缆为10PCS）；在无E1电缆的情况下，网线的 大出线量为48PCS；在E1电缆和网线同时存在的情况下，请根据实际情况进行规划设计（参考：每5根网 线所占空间可以放置1根21E1电缆）。
 使用21路E1电缆时，为方便维护和走线，机盒单层建议接入≤3根电缆。
 电口超过以上限制数量，走线架可能会容纳不下，而且可能导致机柜门无法关闭。如果子架单层电口的数 量必须超出以上限制，请联系华为工程师定制外凸的前门。
