PDU2000介绍
基本型PDU2000
PDU2000默认全部选用IEC插座，可选GB插座。

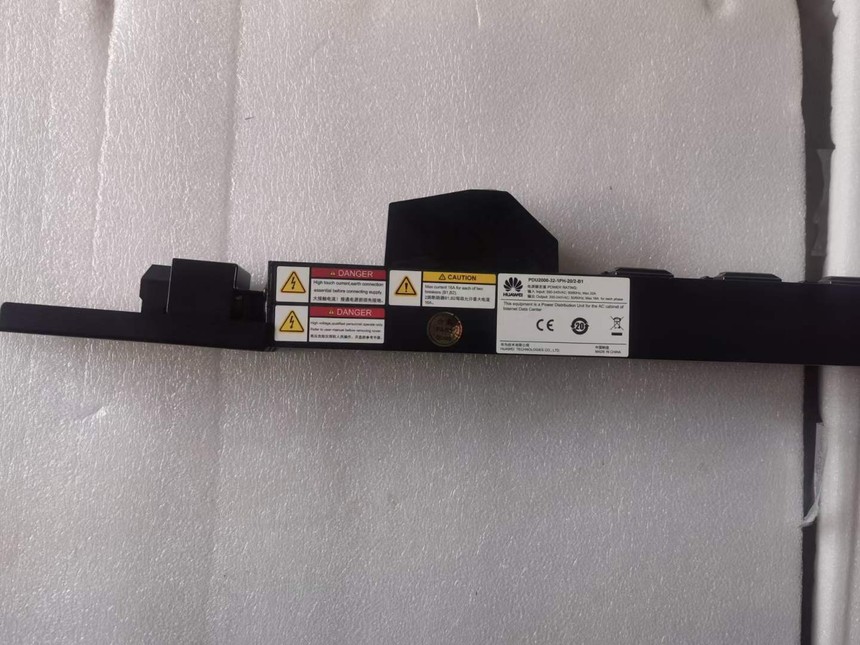

图3-15 全高型PDU2000外观
图3-16 半高型PDU2000外观
图片仅供参考，实物请以供货为准。
表3-9 基本型PDU2000参数表
类型 | 型号 | 输出接口 |
|---|
IEC | PDU2000-32-1PH-9/3-B1（半高） | 9×C13+3×C19 |
PDU2000-32-1PH-20/4-B9（全高） | 20×C13+4×C19 |
PDU2000-40-2PH-20/2-B2（全高）、（拉美区域） | 20×C13+2×C19 |
GB | PDU2000-32-1PH-9/3-B2（半高） | GB 10A：9个 GB 16A：3个 |
PDU2000-32-1PH-20/4-B2（全高） | GB 10A：20个 GB 16A：4个 |
（可选）监控型PDU2000
监控型PDU2000能精准有效的监控数据中心机房内用电设备的电流、电压、功率、电能实时状态变化。
智能配电条需满足以下监控功能：
输入电流检测和显示。
提供输入总电流检测与显示功能。
提供输入电压检测与显示功能，电压电流轮询显示。
输入远程管理。
支持串口远程查询输入电压、输入总电流、输入功率及输入电度值。
支持串口远程查询PDU状态，可查询输入电源正常、过流、过压、欠压等状态，以及监控单板的通讯正常和异常等状态。
可通过串口远程设置或本地输入过流预告警值和过压、欠压告警值。
工作状态指示灯：PDU上内置输入状态指示灯，用于指示PDU工作状态。
输入告警：输入发生过流、过压、欠压中任意一种或者几种故障时，工作状态指示灯显示故障，同时通过modbus通讯接口上传告警。
图3-17 监控型PDU2000外观
表3-10 监控型PDU2000技术参数
项目 | 参数 |
|---|
功能 | 支持单相交流200V～240V供电，20路10A输出，4路16A输出。 |
尺寸（高×宽×深） | 1732mm×50mm×45mm |
输出路数及制式 | 20×C13+4×C19 |
监控功能 | 监控输入功率、电压、电流、功率因数、电能 |
