机房设备配电柜 列头柜介绍

数据中心 配电列柜 选型 应用

引言：配电列柜对数据中心机房的安全、优质、经济运行具有重要作用。合理选择相应方案意义重大。本文重点分析了配电列柜的特点，并结合现状就配电列柜的选型方面提出了几点注意事项。

1 概述

配电列柜是专门为传输设备提供电力分配，综合监测并采集能源数据的列柜。

2产品标准

GB 4208-2008 外壳防护等级（IP代码）

GB/T 3859.2-1993 半导体变流器 应用导则

GB 7251.1-2013 低压成套开关设备和控制设备 第1部分：总则

YD/T 282-2000 通信设备可靠性通用试验方法

YD/T 585-2010 通信用配电设备

YD/T 939-2014 传输设备用配电列柜

YD/T 944-2007 通信电源设备防雷的技术要求和测试方法

YD/T 1363(全部)-2005 通信局（站）电源、空调机环境集中监控管理系统

3型号说明

AN D P F

示例：序号为01、输出交流电压380V、交流电流100A的配电列柜的型号为：ANDPF01-380V/100A。

序号为02、输出直流电压48V、直流电流1000A的配电列柜的型号为：ANDPF02-48V/1000A。

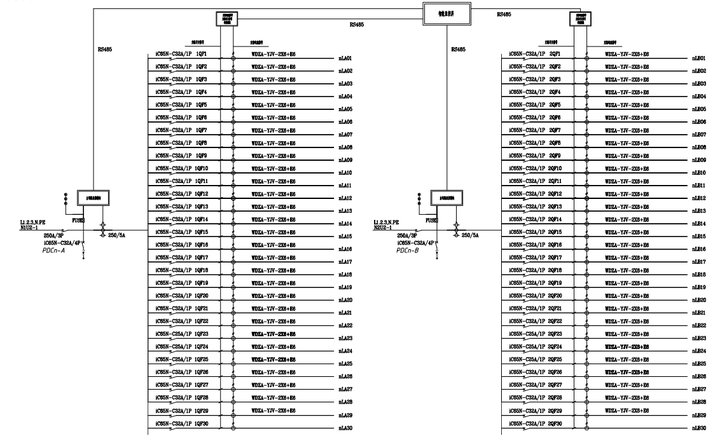

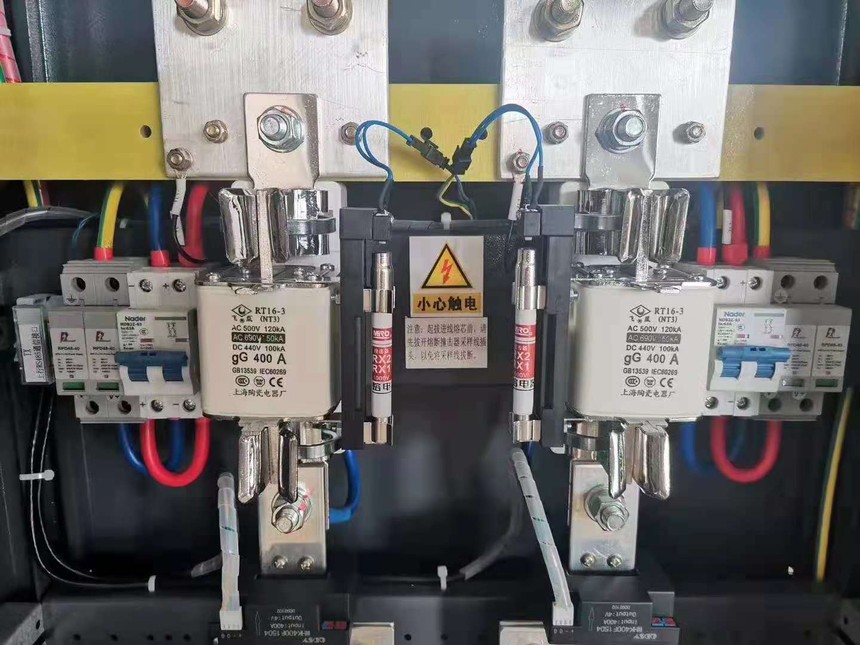

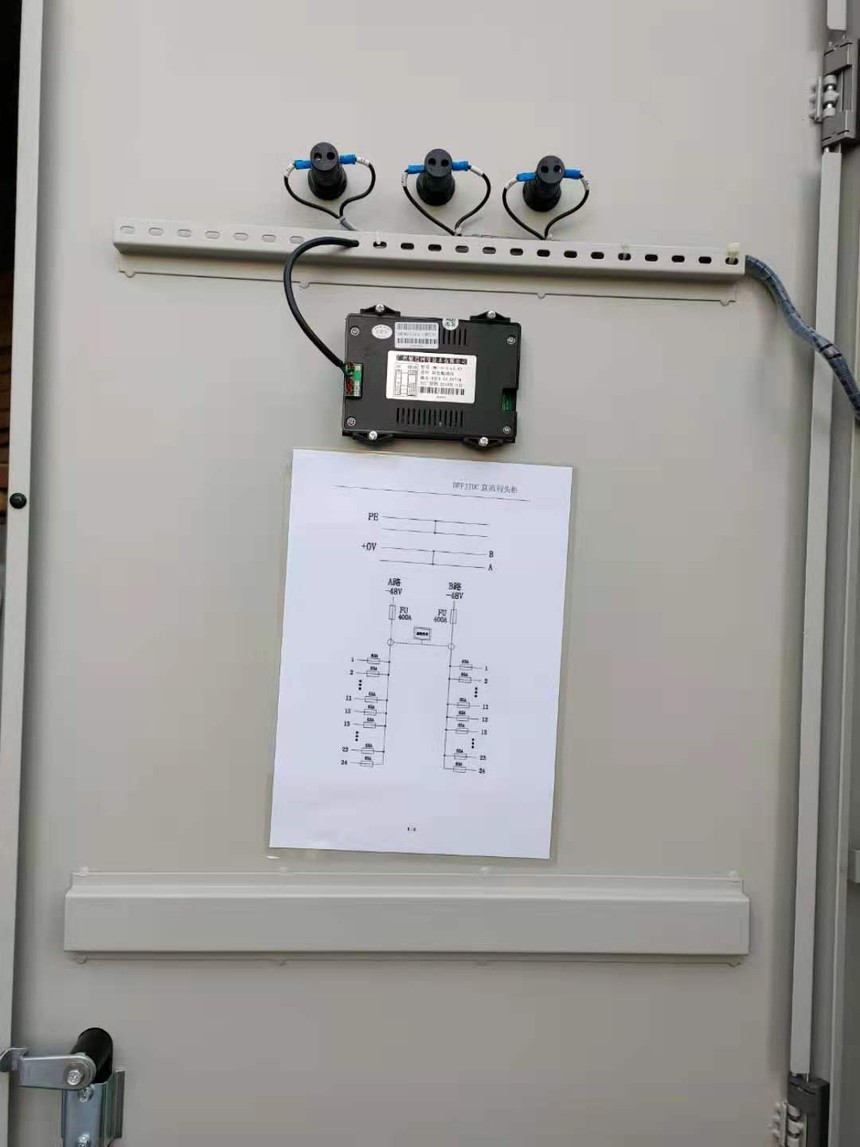

4电气原理

可根据客户需求定制，如增加隔离变压器、双电源切换装置

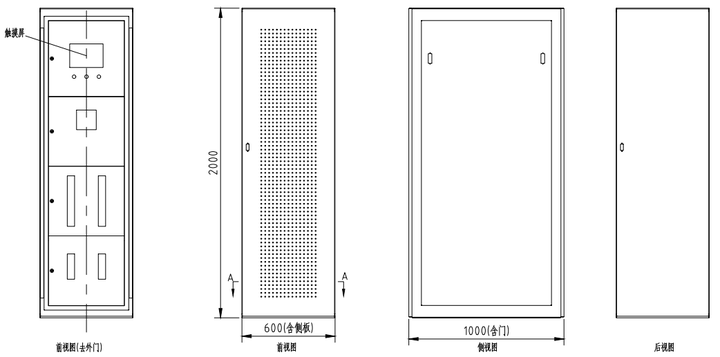

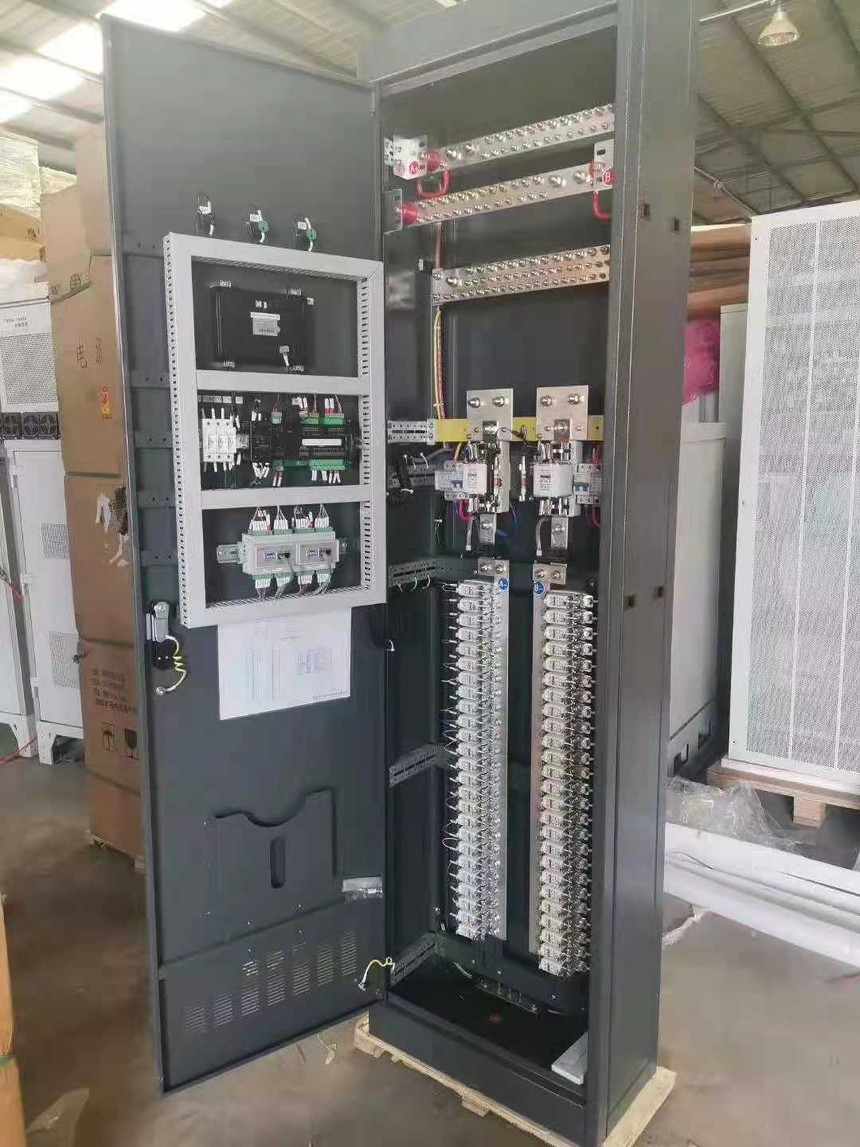

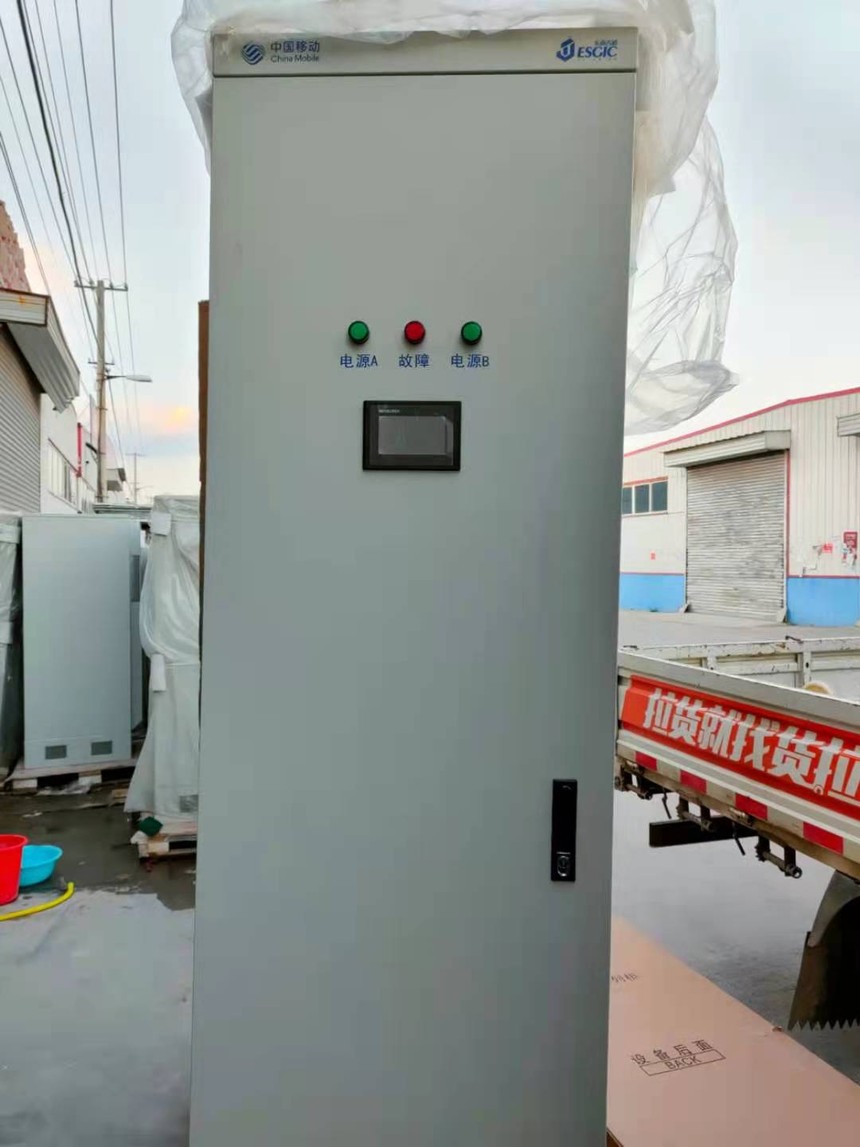

5柜体结构

配电列柜的外形尺寸，取决于通信设备的外形尺寸和输出容量大小，优选外形尺寸见表1

6技术参数

6.1 产品分类

6.1.1 按输入电流类型可分为交流和直流两种。

6.1.2 按输入路数可分为单路和双路两种。为确保传输的安全，宜优选独立双路。

6.2 容量

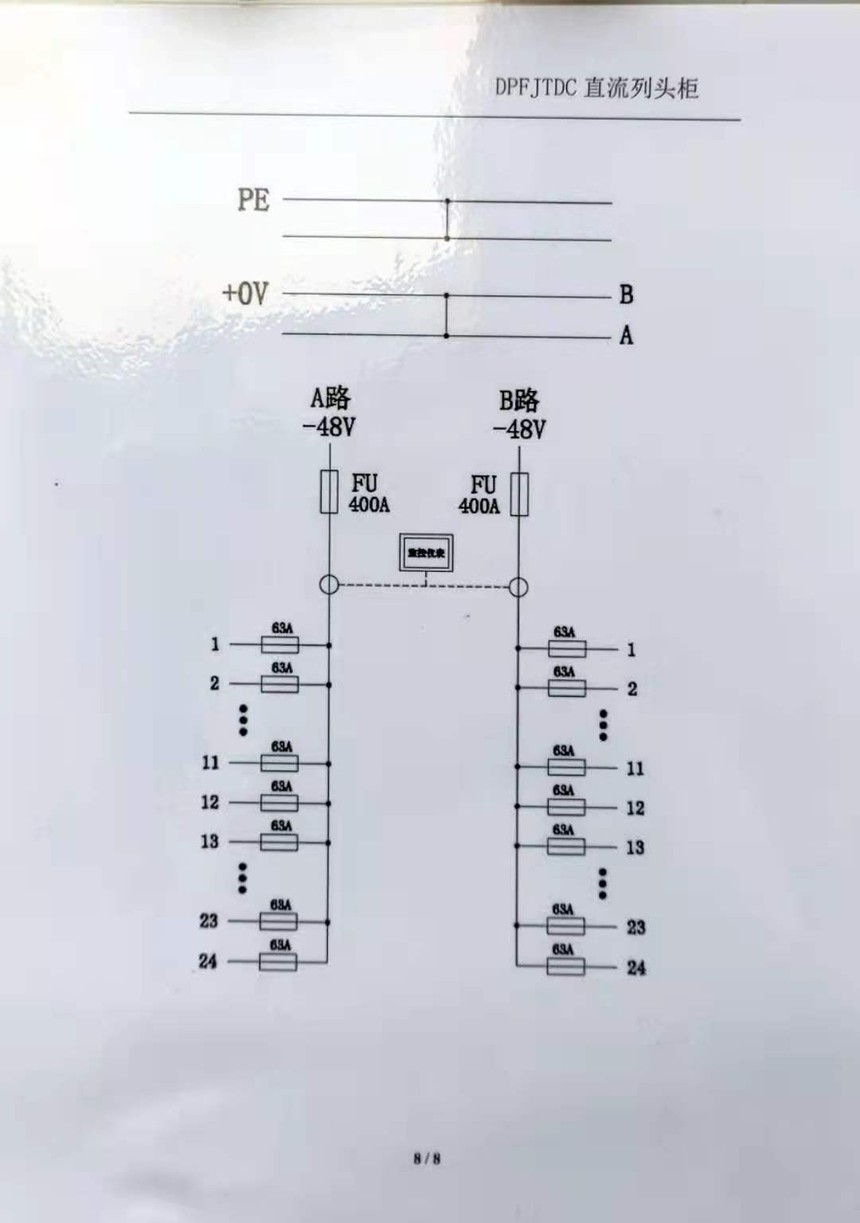

6.2.1 直流配电列柜

6.2.1.1 直流电压标称值

直流电压标称值为-48V、240V。

6.2.1.2 直流电流额定值

直流电流额定值包括：

1. 输入电流（A）：63、80、100、200、250、300、350、400、500、630、800、1000；

2. 分路电流（A）：6、10、16、20、25、32、40、50、63、80、100、125。

6.2.2 交流配电列柜

6.2.2.1 交流电压标称值

交流电压标称值包括：

1. 单相三线制：220V；

2. 三相五线制：380V。

6.2.2.2 交流电流额定值

交流电流额定值包括：

1. 输入电流（A）：63、80、100、125、160、200、250、300、400、500、630；

2. 分路电流（A）：6、10、16、20、25、32、40、50、63。

6.2.2.3 频率额定值

频率额定值为50Hz。

6.3 功能

a)遥测功能：进线电压、电流、有功功率、无功功率、视在功率、功率因数、有功电能、无功电能、频率；出线电压、电流、有功功率、无功功率、视在功率、功率因数、有功电能、无功电能；进线电压、进线电流、出线电流2-15分次谐波和总谐波；最大需量、月电能统计；

b)遥信功能：出线回路熔断器/开关状态；进线欠压/过压、缺相、进线过载、进线功率过载、出线过载、频率过高/过低。

7环境条件

7.1.1 工作温度

配电列柜：-5℃~40℃。

7.1.2 相对湿度

相对湿度≤93%RH（25℃±5℃时）。

7.1.3 海拔高度

海拔高度一般应不大于2000m。

当海拔高度＞2000m时，应按GB/T 3859.2-1993规定降额使用。

7.1.4 无剧烈振动和冲击，垂直倾斜度≤5°。

7.1.5 工作环境应无导电爆炸尘埃，应无腐蚀金属和破坏绝缘的气体或蒸汽。
