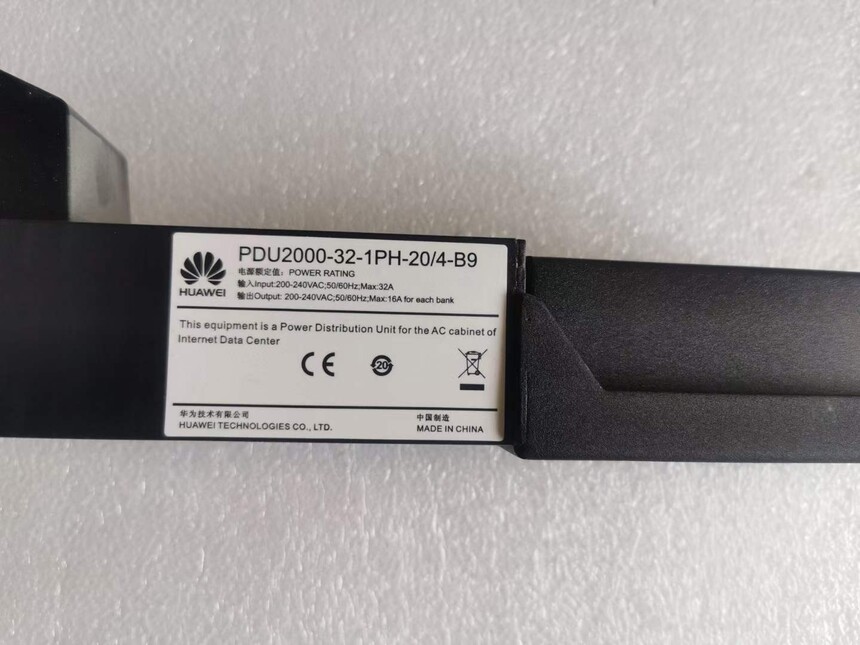

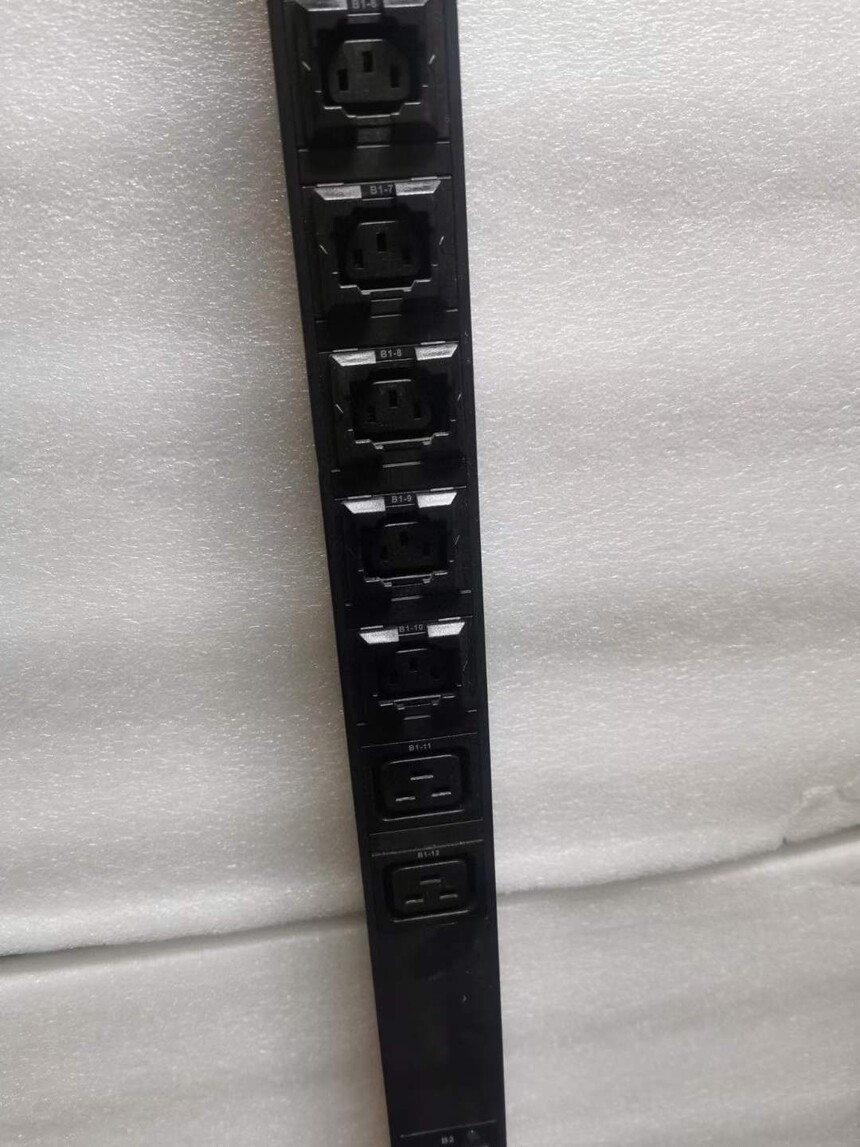

华为PDU2000-32-1PH-20/4-B9电源适配器插座

产品介绍

1. 概述

PDU是英文"Power Distribution Unit"的缩写，即电源分配单元，是电源末端分配到设备的工业标准的电源连接设备，通过该产品的应用，使网络产品的电源供给更为安全，满足了重要设备对电源的稳定性安全性的要求。

PDU主要用于机房服务器机柜内电源的分配及管理，附带各种电参数及环境参数的监测，模块化结构、多功能集成，满足机房内关键设备对供配电安全、稳定、可靠使用要求，实现对末端配电的精密管理。产品为铝型材壳体，注塑件采用耐高温阻燃的PC+ABS工程塑胶，外观简洁大方，选用高弹性磷青铜电极，安全可靠性极高，结构采用标准U位高度设计，兼容性好，安装灵活、方便，可配置多种类型插座（国标、万用、IEC、美标、英标等）及配件，进行任意组合生产。

2. 产品标准

GB 2099.1-2008 家用和类似用途插头插座 第1部分：通用要求

GB 2099.2-2008 家用和类似用途插头插座 第二部分：器具插座的特殊要求

GB 2099.3-2008 家用和类似用途插头插座 第2部分：转换器的特殊要求

GB 1002-2008 家用和类似用途单相插头插座型式、基本参数和尺寸

YDT 2063-2009通信设备用电源分配单元（PDU）

3. PDU命名规则

命名规则如下：

3.1. 专业代号： YD—雅达电子,

3.2. 主称代号： P—电源分配单元（PDU）

3.3. 输入额定电流值（A）：63、50、40、32、25、20、16、10,

3.4. 电源类型：A—单相交流220V A3—三相交流380V；D—直流48V HD—高压直流240V

3.5. 插座类型及位数特征：

插座（字母）+位数（数字）

3.6. 功能模块特征：

3.7. 其余补充功能特征:

其余补充功能特征加后缀说明

示例： 交流32A接线盒输入，带智能仪表,带防雷器，10位国标三扁10A+6位国标三扁16A插座输出，机柜后右安装。

PDU型号为：YDP 32A-G10-B6-IS

4. PDU的基本组成

PDU是由不同的模块组成，根据用户的实际使用要求，不同的模块相互组合完成的。

5. PDU功能及特点

*结构模块化设计，随需定制，自由组合；

*种类齐全的多国家标准插座模块，满足不同客户需求；

*航空级应用铝型材，质硬且美观；

*热插拔式浪涌保护，带状态指示灯，提供安全保护；

*热插拔式微动环多功能仪表，维护部影响强电运行，后台管理更便捷；能监测电流、电压，功率，累计用电量等参数，并通过上位机可检测如功率因素，无功功率、频率等更多的数据。可选择环境监控功能，可监测机柜环境的湿度、多个温度、门禁、水浸、烟感等；

*专用隔离型输入接线盒，连接牢固可靠；

*带透明保护盖微断模块，适配不同知名厂家微型断路器；

*过载保护开关，负载短路及过载保护；

*适合多种安装方式，适应性强；

*UL94-V0等级防火阻燃塑胶，绝缘性强，免除安全隐患；

6. PDU安装方式

二. PDU模块介绍

1. 总控和分控

2. 输入插头

i. 输入可拆插头

ii. 输入直压式插头

iii. 输出不同类型插座

三. PDU主要分类

1. 常规PDU

i. PDU横装

ii. PDU竖装

2. 微动环PDU

机柜级的微动环管理，是数据中心精细化管理的重要组成部分，特别是在小母线的应用场合中，PDU应该承担更多的列头柜下移功能，进行更全面的数据采集和安全防护；

本产品通过通过全面的动力和环境数据采集，以更高的性价比，满足数据中心的精细化管理的要求。

i. 微动环PDU组成

*基本器件：铝型材外壳、接线盒、插口

*型断路器、浪涌保护器

*进线电量检测仪表

*环境度采集主模块/温度传感器

*开关量采集模块/烟感/水浸/门磁

*防雷器

ii. 功能特点

*电参数采集：电流、电压、功率、功率因数、频率、有功电能等

*可选功能：谐波、开关状态、防雷器状态、零地电压、漏电流、中性线电流（三相）、三相不平衡度等

*微环境参数采集，湿度、烟感、水浸、门磁，1~6路温度等。

*告警：过流、过压/欠压、开关跳闸、防雷器失效、零地电压越限、谐波越限、三相不平衡温湿度越限、烟感、水浸、开门等。

*传感器POE供电方式，接线、取电和安装方便。

*传感器磁吸式安装，安装方便。

*高性价比。

iii. 配件介绍

a. 进线表

智能PDU表头是一款能够完成电能采集、测量及数据传输交流电参数测量产品，能准确测量单相交流电压、电流、功率、功率因数、频率、电量等电参数，提供1路上行RS-485通讯接口及1路下行采集接口，并单独提供电源，MODBUS-RTU规约，具有极优的性价比。

主要应用于IDC机房，支持热拔插使用。

b. 环境采集主模块

上行进线表串口连接，下行连接1~6个温度传感器，POE供电，RJ45连接，磁吸安装。

c. 温湿度传感器

开关量采集模块

PDU进线表串口连接，可采集4个干接点信号，为提供传感器12VDC电源。

3. 智能PDU

此类PDU既满足数据中心对机柜微动环的精细化数据监测和柜内设备及资产管理的需求。

其主要标配功能如下：

*进线电量测量：包括单相（三相）电压、电流、功率、功率因数、频率、电度、谐波、开关状态、防雷器状态、

*零地电压、中性线电流（三相）、三相不平衡度等信息。

*输出电量测量：包括每个插口的电流、电压、功率、电能、每个插口的状态监测。

*微环境监测：每条PDU可检测湿度、水浸、烟感、门磁、1~6路温度。

*告警功能：过压、欠压、过流、功率越限告警，烟感、水浸、开门告警、开关跳闸，并具有蜂鸣器和指示灯报警。

*LCD显示：显示基本电量信息，可通过按键设置告警阀值及通信参数。

*通信功能：北向：1路RS485通信（为两个可级联的RJ45接口），1路TCP/IP，支持Modbus、SNMP等协议，支持Web访问。南向：1路RS485接口，可以接入其他RTU设备。

可选功能：

*消防天窗状态监测。

*插口谐波监测。

*远程开锁。

*防脱扣。

*热拔插指示灯。

i. 横装智能PDU

提供全功能的网络接口并集成多种使用功能，以满足用户对远程智能监控PDU的性能要求，支持220V电源输入以及380V电源输入，可监测总路及支路电压、电流、电量、功率、功率因素等，监测设备环境温度、湿度、烟感、水浸、门禁等。

ii. 监控主板介绍

iii. 竖装智能PDU

专业级网络远程监控管理电源分配系统，在电源分配技术领域中历经多年专注研究所取得的最新科研成果，该产品根据世界未来电源分配监控管理技术的发展趋势，结合现代数据中心应用环境技术需求，采用完全自主知识产权的最新核心技术，及网络通讯，电源分配、电能计量等技术于一体而精心设计的最新款网络远程监控管理电源分配器。

iv. 监控主板功能介绍

4. 智能微环境及电源分配单元

主要用于各种屏柜内设备工作电源的分配，可作为智能一体化机柜主控。含电参数检测、设备工作温度及环境温湿度检测、过载保护、防雷及浪涌计数等。本产品不仅能实现设备电源的合理分配，提高电源系统的稳定性，还能在今后的运行环境中提供大量的基础数据，用于电源系统的可靠性分析。

工作原理如下：

PDU配置要求
