RMS-SNMP01A SNMP 卡
RMS-RELAY02B 配置 RMS-RELAY02B配置用于设置外置干接点卡DI/DO状态与UPS状态之间的关联。用户 可以禁止RMS-RELAY02B输入来禁止外置干接点卡功能。SNMP卡通过设置DO类型和 关联事件来改变DO输出状态，SNMP卡根据设置的DI类型和DI的输入状态来控制UPS 开机/关机。 ● 对于DO1 ～DO4：如关联事件与UPS状态一致， DO的NO与COM口闭合， NC与 COM口断开；反之则DO的NC与COM口闭合， NO与COM口断开。 ● 对于DI1 ～DI2：如“类型”设置为“常开”， DI有12V DC～24V DC输入时，则 执行设置的关联事件，反之则不执行关联事件。如“类型”设置为“常闭”，DI 有12V DC～24V DC输入，则不执行设置的关联事件，反之则执行关联事件。 C口 说明 当“类型”设置为“常开”，DI1设置为开机，DI2设置为关机，有12V DC～24V DC输入时， UPS执行关机命令。如果UPS故障，DI设置为开机时，UPS也不执行开机命令，需要先排除UPS 故障。 图 4-12 RMS-RELAY02B 配置
以DI1和DO1为例， DI/DO状态与UPS状态的关联举例表4-4和表4-5所示。 表 4-4 DO 状态与 UPS 状态的关联
表 4-5 DI 状态与 UPS 状态的关联
“用户管理”可以新建、修改、删除用户，该用户用于Web登录SNMP卡，如图4-13 所示。 图 4-13 用户管理
单击“添加”，出现“添加用户”网页对话框，如图4-14所示。填写用户名，选择组 （默认admin），密码与确认密码，选择邮箱和短信使用语言（多国语言可选，该语 言为接受到的邮件和短信使用的语言）， Email地址（用于接受告警通知，可发送测试 邮件验证邮箱是否正确可用），手机号码（用于接受告警通知和短信查询结果，需短 信猫，可发送测试短信验证短信猫是否可用），单击提交，即完成用户添加。 C口 说明 用户名长度不超过20位（包含英文大小写字母“a～z”，“A～Z”，数字“0～9”和“_”，用 户名不区分大小写），密码为6～20位（至少包含英文大小写字母“a～z”，“A～Z”，数字 “0～9 ”，“_”中的两类）。
单击“修改”，出现“修改用户”网页对话框，如图4-15所示。可以修改密码、邮箱 和短信使用语言、Email地址、手机号码（及国家码），以上信息修改均需填入正确的 初始密码。单击提交，即完成用户修改。 图 4-15 修改用户
允许用户设置“超时等待时间(min)”，Web超时等待后，用户退出登录，如图4-13所 示。 “站点配置”可设置系统日期、时间及选择系统时区，也可同步Windows时间，如图 4-16所示，设置完后单击“提交”即可。同时SNMP卡支持RFC868 、NTPv3、 RFC1305协议从NTP服务器获取时间，自动同步本地时间，如图4-17所示，需要填写 有效的NTP服务器的IP地址后，点击提交生效。SNMP卡也支持通过网管（如
NetEco1000U ）来同步时间，如图4-18所示，在当前已添加的网管IP地址列表中选择 有效的网管IP地址，点击提交生效，便可通过网管来同步时间。 SNMP卡还支持在Web上设置设备的系统名称（默认值为ups2000）、系统位置（默认 值为Not Configure System Location）、系统联系人信息（默认值为Not Configure System Contact）。 SNMP卡提供可导入SSL证书的功能，如图4-19所示。证书用于Web登录中SSL加密保 护，使用者需要向第三方机构申请。 图 4-16 站点配置
图 4-18 通过网管同步时间
图 4-19 证书管理
“性能数据”记录周期可选，设置值包括10s 、30s 、1min 、5min 、10min 、15min、 30min 、60min，默认为30s，如图4-20所示。 图 4-20 性能数据
“SNMP”界面用于配置SNMP版本、端口、SNMPv1&SNMPv2c读写共同体、 SNMPv3用户及网管地址和访问权限、SNMP TRAP。如图4-21所示。
图 4-21 SNMP

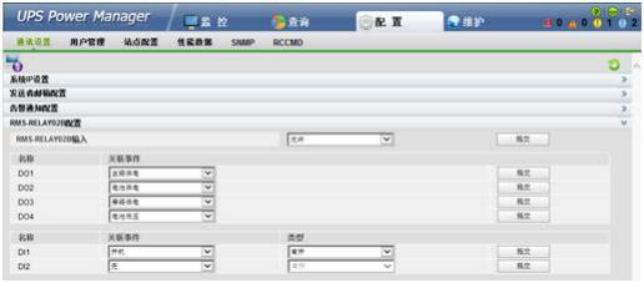

RMS-RELAY02B 配置 RMS-RELAY02B配置用于设置外置干接点卡DI/DO状态与UPS状态之间的关联。用户 可以禁止RMS-RELAY02B输入来禁止外置干接点卡功能。SNMP卡通过设置DO类型和 关联事件来改变DO输出状态，SNMP卡根据设置的DI类型和DI的输入状态来控制UPS 开机/关机。 ● 对于DO1 ～DO4：如关联事件与UPS状态一致， DO的NO与COM口闭合， NC与 COM口断开；反之则DO的NC与COM口闭合， NO与COM口断开。 ● 对于DI1 ～DI2：如“类型”设置为“常开”， DI有12V DC～24V DC输入时，则 执行设置的关联事件，反之则不执行关联事件。如“类型”设置为“常闭”，DI 有12V DC～24V DC输入，则不执行设置的关联事件，反之则执行关联事件。 C口 说明 当“类型”设置为“常开”，DI1设置为开机，DI2设置为关机，有12V DC～24V DC输入时， UPS执行关机命令。如果UPS故障，DI设置为开机时，UPS也不执行开机命令，需要先排除UPS 故障。 图 4-12 RMS-RELAY02B 配置
以DI1和DO1为例， DI/DO状态与UPS状态的关联举例表4-4和表4-5所示。 表 4-4 DO 状态与 UPS 状态的关联
表 4-5 DI 状态与 UPS 状态的关联

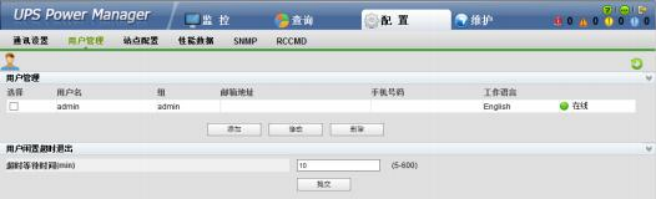

“用户管理”可以新建、修改、删除用户，该用户用于Web登录SNMP卡，如图4-13 所示。 图 4-13 用户管理

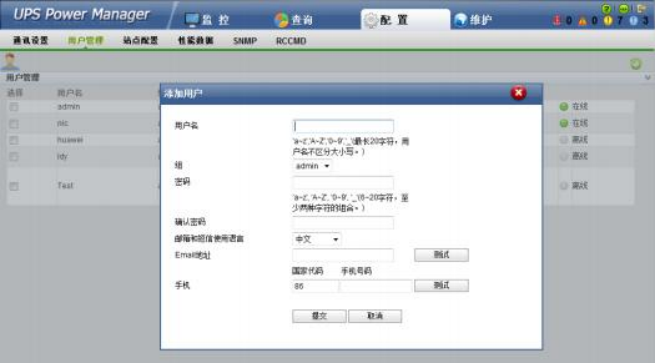

单击“添加”，出现“添加用户”网页对话框，如图4-14所示。填写用户名，选择组 （默认admin），密码与确认密码，选择邮箱和短信使用语言（多国语言可选，该语 言为接受到的邮件和短信使用的语言）， Email地址（用于接受告警通知，可发送测试 邮件验证邮箱是否正确可用），手机号码（用于接受告警通知和短信查询结果，需短 信猫，可发送测试短信验证短信猫是否可用），单击提交，即完成用户添加。 C口 说明 用户名长度不超过20位（包含英文大小写字母“a～z”，“A～Z”，数字“0～9”和“_”，用 户名不区分大小写），密码为6～20位（至少包含英文大小写字母“a～z”，“A～Z”，数字 “0～9 ”，“_”中的两类）。

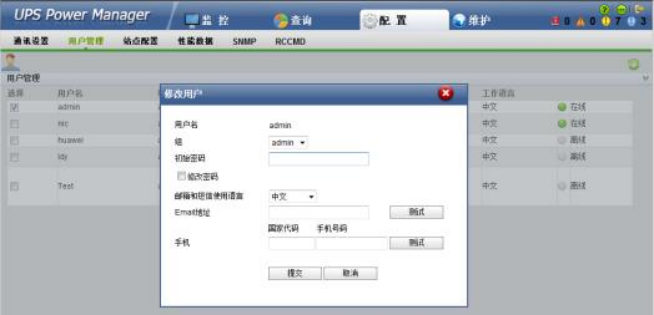

单击“修改”，出现“修改用户”网页对话框，如图4-15所示。可以修改密码、邮箱 和短信使用语言、Email地址、手机号码（及国家码），以上信息修改均需填入正确的 初始密码。单击提交，即完成用户修改。 图 4-15 修改用户

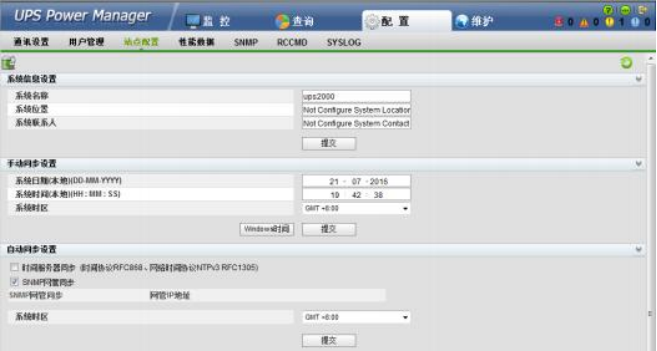

允许用户设置“超时等待时间(min)”，Web超时等待后，用户退出登录，如图4-13所 示。 “站点配置”可设置系统日期、时间及选择系统时区，也可同步Windows时间，如图 4-16所示，设置完后单击“提交”即可。同时SNMP卡支持RFC868 、NTPv3、 RFC1305协议从NTP服务器获取时间，自动同步本地时间，如图4-17所示，需要填写 有效的NTP服务器的IP地址后，点击提交生效。SNMP卡也支持通过网管（如

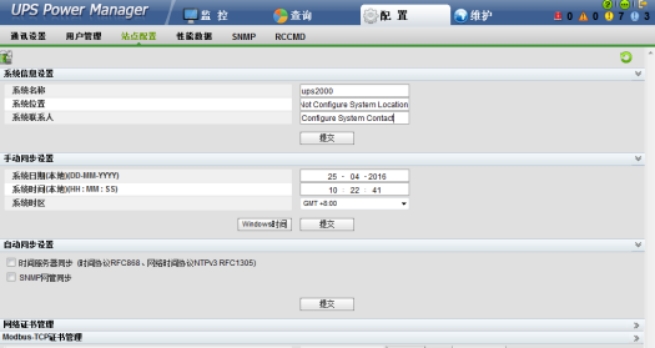

NetEco1000U ）来同步时间，如图4-18所示，在当前已添加的网管IP地址列表中选择 有效的网管IP地址，点击提交生效，便可通过网管来同步时间。 SNMP卡还支持在Web上设置设备的系统名称（默认值为ups2000）、系统位置（默认 值为Not Configure System Location）、系统联系人信息（默认值为Not Configure System Contact）。 SNMP卡提供可导入SSL证书的功能，如图4-19所示。证书用于Web登录中SSL加密保 护，使用者需要向第三方机构申请。 图 4-16 站点配置

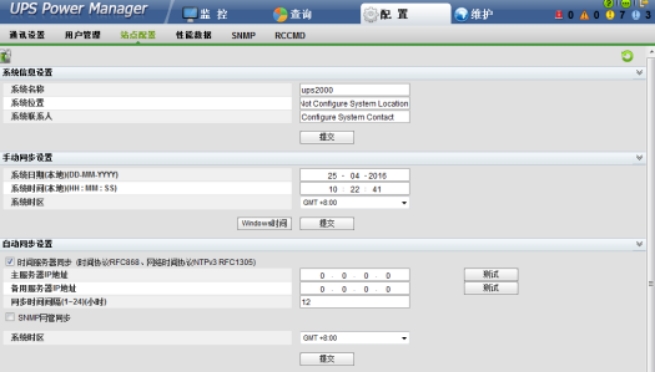

图 4-18 通过网管同步时间

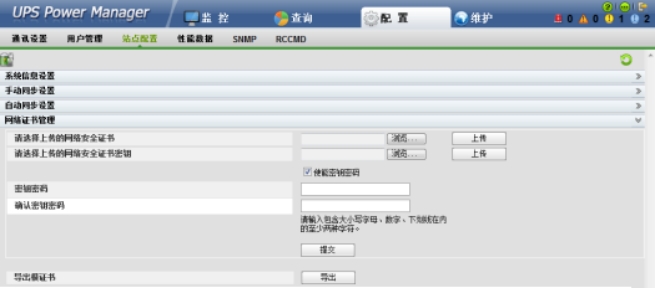

图 4-19 证书管理

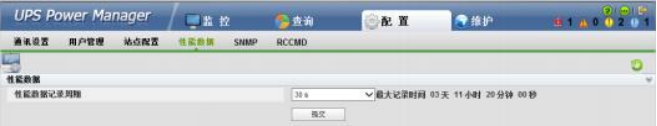

“性能数据”记录周期可选，设置值包括10s 、30s 、1min 、5min 、10min 、15min、 30min 、60min，默认为30s，如图4-20所示。 图 4-20 性能数据
“SNMP”界面用于配置SNMP版本、端口、SNMPv1&SNMPv2c读写共同体、 SNMPv3用户及网管地址和访问权限、SNMP TRAP。如图4-21所示。

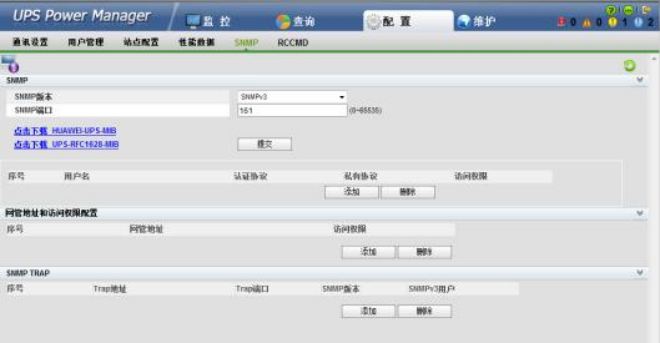

图 4-21 SNMP
