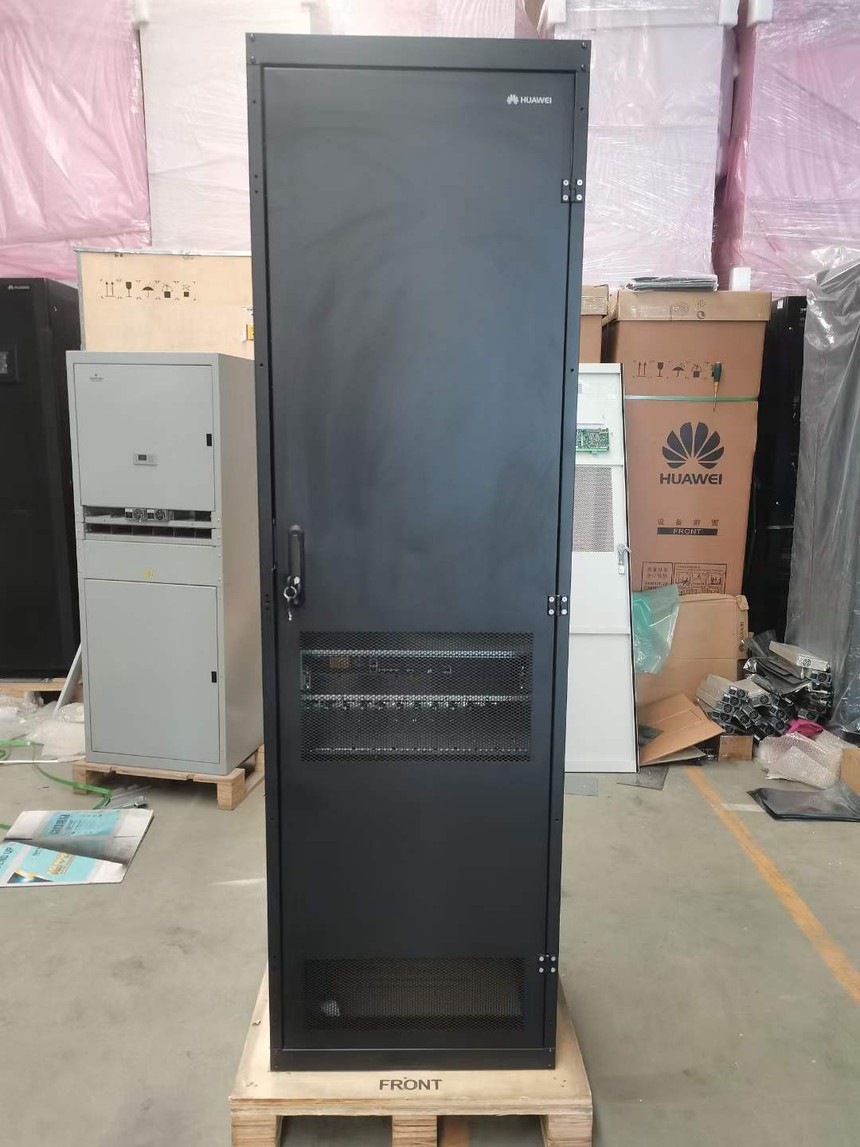

华为TP48600T-N20A7电源柜尺寸600 600 2000室内高频开关电源

TP48600B 基本指标 尺寸 2000mm(高)×600mm(宽)×600mm(深) 1600mm(高)×600mm(宽)×400mm(深) 重量 100kg(不含整流模块和电池) 100kg(不含整流模块) 额定容量 200A(可内置2~4整流模块) 300A(可内置2~6整流模块) 600A(可内置2~12整流模块) 散热 自然散热 维护 前维护 走线方式 上进线，上出线 上下均可进出线 安装方式 落地安装，***地板安装 用户空间/ 内置电池 0~16U 用户空间 2~4 组内置电池 N/A 防护等级 IP20 环境指标 运行环境温度 -10～+45℃ -10~+50℃ 运行环境湿度 5%~95%（无凝露） 海拔 0~4000m（海拔2000~4000m范围，每升高200m，温度指标下降1℃） 交流配电 交流输入模式 220V/380V三相输入 三相四线制（L1、L2、L3、N）
监控模块: SMU02B
整流模块：R4850G(48V50A),满配12个.
项目 配电规格
输入制式 220/380V AC 三相四线
交流配电
?
交流输入：1 路 100A/3P 空开
?
标称雷击放电电流 20kA，雷击放电电流 40kA，8/20?s

华为TP48600T全新原包直流48V通信开关电源设备

　　华为TP48600T通信电源机柜48v600A基本介绍华为TP48600T通信电源机柜，48v600A.华为TP48600B【产品参数】品牌：HUAWEI/华为【详细描述】华为TP48600T通信开关电源机柜华为TP48600T开关电源机柜，通信电源机柜48v高频开关电源，编辑华为TP48600T通信电源机柜，48v600A.尺寸：长宽高600毫米600毫米2000毫米MODEL:TP48600TTYPE:TP48600T-N20A6TP48600T-N20A3INPUT:-200-240/346-415V:3W+N;50/60HZ;76AMAXOUTPUT:-48V600AMAXmadeinchinaguangdong***广东制造。合格证：/QUALIFICATIONCARD质检员：/QC:0100052华为TP48600T通信电源机柜，48v600A.尺寸：长宽高600毫米600毫米2000毫米MODEL:TP48600TTYPE:TP48600T-N20A6TP48600T-N20A3INPUT:-200-240/346-415V:3W+N;50/60HZ;76AMAXOUTPUT:-48V600AMAX华为技术有限公司madeinchinaguangdong***广东制造。合格证：/QUALIFICATIONCARD质检员：/QC:0100052CAUTIONG:在安装电池前，将电池熔丝拆下，并确保电池极性正确连接。DANGER大接触电流！接通电源或通信网络前须先接地。DANGER:高压***仅授权人员操作。开盖前参考手册。CAUTION:请仔细查看用户手册。TP48600T开关电源机柜，通信电源机柜48v高频开关电源，监控模块:SMU02B整流模块：R4850G(48V50A),满配12个.项目配电规格输入制式220/380VAC三相四线交流配电？交流输入：1路100A/3P空开？标称雷击放电电流20kA，雷击放电电流40kA，8/20μs直流配电1：？BLVD1：160A熔丝×4华为TP48600T通信开关电源机柜？LLVD1：160A熔丝×4，63A/1P空开×3华为TP48600T通信开关电源机柜2：？BLVD2：160A熔丝×4华为TP48600T通信开关电源机柜？LLVD2：160A熔丝×4，63A/1P空开×3华为TP48600T通信开关电源机柜3：

　　应用场景BTS39 00 BTS3012室内基站BSC室内机房安装方式室内安装抗静电地板安装交流电源室内安装TP480B/TP466B供电系统为AC/DC室内供电系统，单机使用48 V 30A或48 V 50A整流模块，可为-48 V系列通信设备提供稳定可靠的直流电流。电源、塔智能设备接入指南一、开关电源：华为SMU06C室内站SMU01C SMU06C集成机柜TP466B（CPUM01）SMU02B TP48 6B-N16B2（CPUM01）SMUA20通信系统电源基本组成（以TP430B为例）TP430B和TP48600 B型应用场景介绍应用场景S3012和其他室内基站BSC室内机房安装方便。华为电源柜用户手册TP46T-T-N20A3用户手册…50 B电气原理图…在设备电气连接之前，设备必须与前级保护开关断开连接。在切换到交流电之前，必须保证TP480B/TP466B电力系统是AC/DC室内电力系统。该单机采用48伏 30A或48 V 50A整流模块，为-48伏系列通信设备提供稳定可靠的直流电源。TP430B/TP466B电力系统的解决方案是基于现场的节能减排需求。它符合现在提倡的绿色能源发展趋势，支持模块休眠和远程监控功能，降低了基站能源建设的总投资成本，有效地降低了现场检查次数，降低了运行维护成本。4个部分的重要的外部接口，即流量分配、AC分配、监控模块和整流模块，是标准化柜的直流输出和分配，上面的监控面板是ALM红灯运行绿灯FL。在TP480B系统中存在严重故障时，面板上的灰烬和监控面板上的ALM红光通常是明亮的。蜂鸣器呼叫，请参阅TP4300B和TP48600B V300 RR1维护指南.

　　华为TP48600T开关电源柜48V600A性能特点 品牌:华为

　　类型:通信电源

　　输入电压:220VB80VV

　　输出功率:3000W-36000NW

　　晶体管连接方式:推晚式

　　输出电压:48V56vV

　　工作效率:96%

　　电压调整率:2%

　　负载调整率:2%

　　输出电流:50-600AA

　　型号:TP48600T华为TP48600T开关电源柜48V600A技术参数 TP48600T华为通信电源柜华为48V直流开关电源IP48600TTP48600T华为通信电源柜华为48V直流开关电源「P48600TTP48600T华为通

　　信电源柜华为48V直流开关电源「P48600

　　品牌

　　华为

　　P48600T-N20A7

　　室内高烦开关电源调制方式调式电源柜

　　加加工定制否

　　晶体管连接方式单端链接

　　作效率98%

　　输出纹波噪音0.1dB

　　输出电压精度98%

　　电压调整率98%

　　负载调整率98%

　　输出电流

　　600A

　　输出电压48V

　　输出功率

　　>3000W

　　输入电压220V华为TP48600T开关电源柜48V600A使用说明 华为TP48600T通信电源机柜48v600A”参数说明

　　是否有:是

　　认证

　　CCC

　　AC/DC

　　出类型:多路输出

　　論出功率:30000入电压

　　220380V

　　稳压形式:境式开关稳压电电源启动方式？自激式开关电

　　E接方式:串联式开关电源供电系统

　　级配电设备

　　P48600T

　　格

　　台式、立式

　　商

　　HUAWE华为

　　包装:

　　氏箱泡沫包装华为TP48600T开关电源柜48V600A采购须知

　　华为TP48600T通信电源机柜，48v600A.

　　尺寸： 长 宽 高

　　600毫米 600毫米 2000毫米

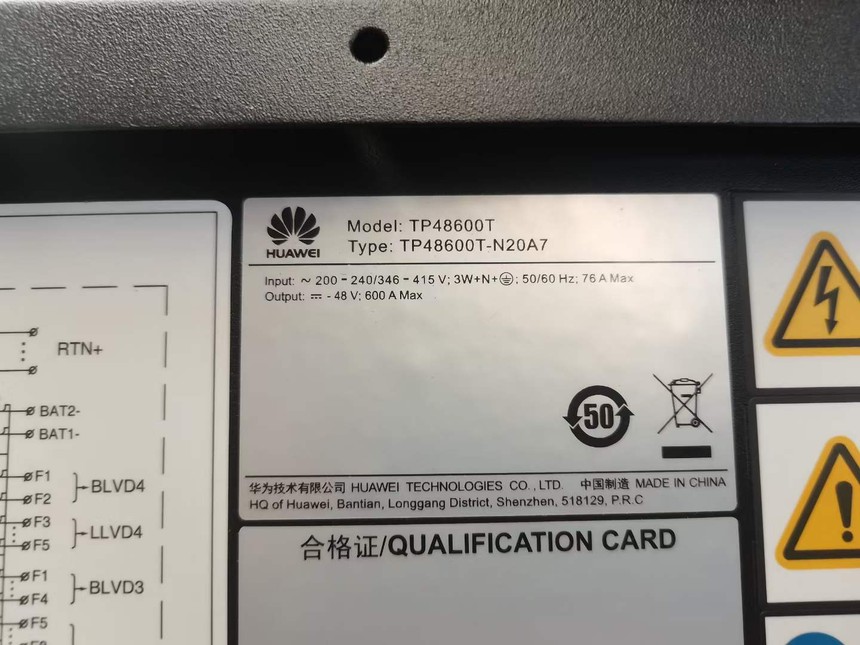

　　MODEL:TP48600T

　　TYPE:TP48600T-N20A6 TP48600T-N20A3

　　INPUT:-200-240/346-415V :3W+N;50/60 HZ;76AMAX

　　OUTPUT:-48V 600A MAX

　　华为技术有限公司

　　made in china guangdong

　　中国广东制造。

　　合格证：/QUALIFICATION CARD

　　质检员：/QC :0100052

　　CAUTIONG:

　　在安装电池前，将电池熔丝拆下，并确保电池极性正确连接。

　　DANGER

　　大接触电流！接通电源或通信网络前须先接地。

　　DANGER:

　　高压危险仅授权人员操作。开盖前参考手册。

　　CAUTION:

　　请仔细查看用户手册。TP48600T开关电源机柜，通信电源机柜48v高频开关电源，

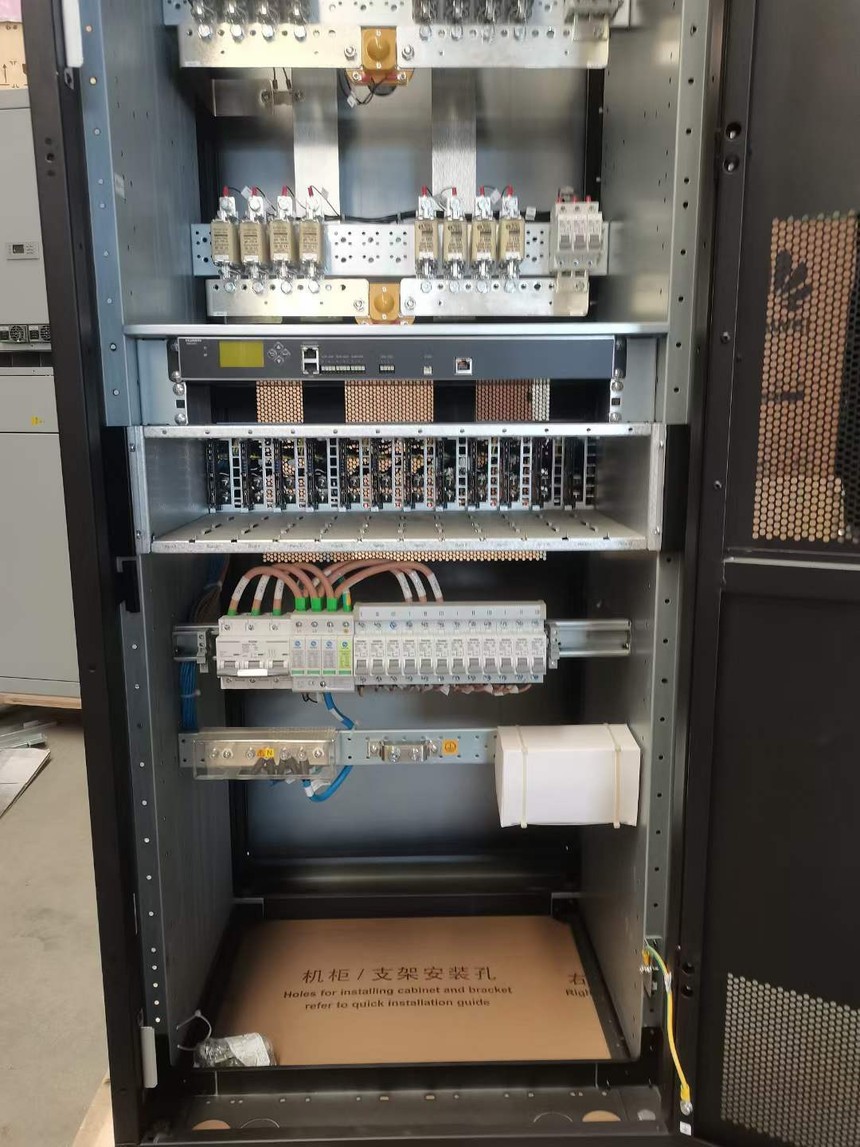

　　监控模块: SMU02B

　　整流模块：R4850G(48V50A),满配12个.

直流配电
1：? BLVD1：160A 熔丝×4 华为TP48600T通信开关电源机柜
? LLVD1：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜
2：? BLVD2：160A 熔丝×4 华为TP48600T通信开关电源机柜
? LLVD2：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜
3：? BLVD3：160A 熔丝×4 华为TP48600T通信开关电源机柜
? LLVD3：160A 熔丝×4，63A/1P 空开×3 华为TP48600T通信开关电源机柜
4：? BLVD4：16A/1P 空开×2 华为TP48600T通信开关电源机柜
? LLVD4：63A/1P 空开×3TP48600T开关电源机柜，通信电源机柜48v高频开关电源，
电池支路 500A 熔丝×2 华为TP48600T通信开关电源机柜
华为TP48600T通信开关电源机柜通用安全注意事项:
? 1.本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使
用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量
保证范围之内。
? 2. 在进行本产品的各项操作时，必须严格遵守由华为公司提供的相关设备注意事项
和特殊安全指示。负责安装、维护华为设备的人员，必须先经严格培训，了解各
种安全注意事项，掌握正确的操作方法之后，方可安装、操作和维护设备。华为
公司不承担任何因违反通用安全操作要求和使用设备安全标准而造成的责任。
3. 操作人员应遵守当地法规和规范。手册中的安全注意事项仅作为当地安全规范的补充。
4. 禁止在雷雨天气下操作设备和电缆。
5. 禁止将设备置于易燃、易爆气体或烟雾的环境中，禁止在该种环境下进行任何操作。
6. 禁止用水清洗设备内部或外部的电气零部件。
7. 禁止将安全特低电压（SELV）电路端子连接到通讯网络电压（TNV）电路端子。
8.操作时严禁在手腕上佩戴手表、手链、手镯、戒指等易导电物体。
9.操作过程中必须使用***绝缘工具。
10. 安装或维护操作必须符合任务的步骤顺序，没有生产商的允许不要擅自更改设备的结构和安装顺序。
11. 接触任何导体表面或端子之前使用电表测量接触点的电压，确认接触点无电压或电压在预知的范围之内。
12. 安装、拆除电源线缆时，应确保断开相应的回路，防止产生电弧或电火花。
13. 如果系统未连接电池或者容量不足，维护或更换部件有可能导致负载掉电。确保重要负载的开关闭合，且不能同时断开电池开关和交流输入开关。
14. 如果电缆的储存环境温度在零度以下，在进行敷设布放操作前，必须将电缆移置室温环境下储存 24 小时以上。
15. 设备安装完成后，用户应按照用户手册要求对设备进行例行检查和维护，及时更换故障部件，以保障设备安全运行
三相五线制（L1、L2、L3、N、PE） 单相输入 110V 双火线（L1、 L2） 三相四线制（L1、L2、L3、N） 三相五线制（L1、L2、L3、N、PE） 单相输入 三相四线制（L1、L2、L3、N） 三相五线制（L1、L2、L3、N、PE） 交流输入电压 85~300VAC 交流输入频率 50/60 Hz 频率范围：45Hz～66Hz 交流输入防雷 标准雷击泄放电流：20kA， 8/20μs 雷击泄放电流：40kA， 8/20μs 直流配电 输出电压 42~58VDC， 额定值：53.5VDC 额定输出功率 12000W 18000W 36000W 电池支路 125A x 4（或2）空开 250A×2熔丝 500A×2熔丝 负载下电支路LLVD 空开：32A x 2、16A x 3 、10A x 1 100A×3路（NT00熔丝）；32A/1P×1路(空开)；预留100A×3路（NT00)、63A/1P（或63A以下）×7路（空开）的安装位置 160A×3路（NT00熔丝），100A×2路（NT00熔丝）， 63A×2路空开，32A×3路空开，10A×2路空开；预留160A（或100A）×1路（NT00）及63A/1P（或63A以下）×4路（MCB）的安装位置 电池保护支路BLVD 空开：80A x 2 、32A x 1、20A x 2 32A/1P×2路空开，10A/1P×2路空开， 预留63A/1P（或63A以下）×4路（空开）的安装位置 63A×2路空开，32A×2路空开，10A×2路空开；预留63A/1P（或63A以下）×2路（空开）的安装位置 整流模块 效率 ＞96% 输入电压 85~300VAC, 额定值：220VAC 监控模块 传感器接口 环境温湿度、水浸、门磁、烟感、电池温度传感器 烟感、电池温度、环境温度传感 开关量输入 6路 7路 干接点输出 8路 5路 远程管理 RS232/485, FE RS485/RS232 支持FE接口（选配SNMP卡） 设备配置 室内电源包括必配的电源机柜和整流模块，还包括选配的电池、机柜外线缆和传感器等。 电源机柜：包括机柜内线缆、交流输入和直流输出配电单元与监控模块。 整流模块：根据不同需求，有经济配置与标准配置可选。由负载功率和电池充电功率决定整流模块类型和数量。 电池：根据负载功率和备时时间要求选配电池
