机房建设列头柜选择 直流 交流列头柜特点参数

列头柜一般分为强电列头柜和弱电列头柜两种。强电列头柜是管理和分配市电或UPS电的设备，常位于一列机柜的端头。对于有容错要求的机房，强电列头柜通常位于一列机柜的两个端头，以达到容错（n+n）的目的。弱电列头柜主要用于网络布线中线缆的分配。机房中弱电线缆太多，小机房通过一两个主配线架来管理所有的网络线缆还有可能。在中大型机房，如果都集中到主配线架上是不可想象的，所以需要增加1~2级列头柜来分散线缆布放。一般机房中，强电列头柜位于机柜的一端，弱电列头柜位于另一端；对于有容错要求的机房，比较常用的做法是两端都是强电列头柜，弱电列头柜位于一列机柜的中间位置。强电列头柜的管理功能很强，现在还有精密列头柜更是加强了强电列头柜的管理功能，它不但可以监控到常规的电气参数和开关状态，还能检测零线电流、动态调节三相不平衡等问题。弱电列头柜更倾向于分配，但在增加了电子配线系统后，弱电列头柜的管理功能也得到了很大的加强。

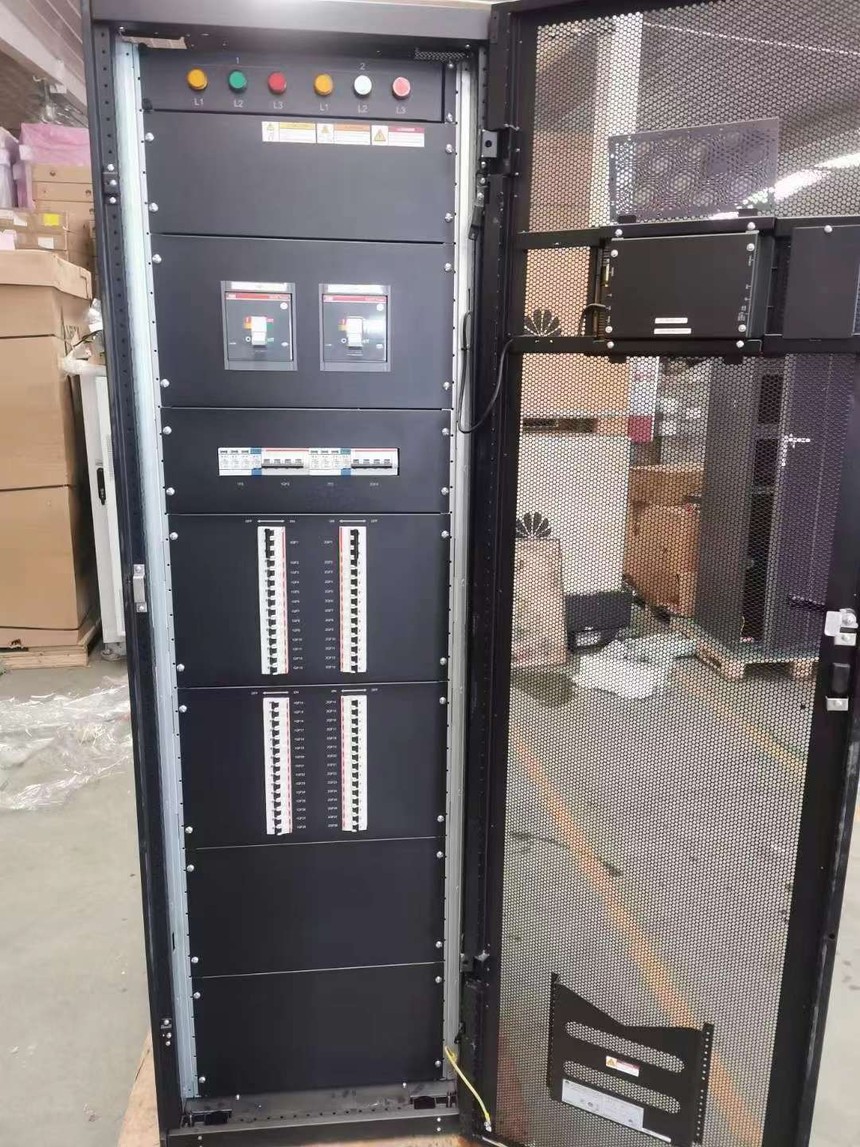

列头柜是一列机柜设备最顶端的一个机柜，通常在最前端的叫列头柜，最末端的叫列尾柜，主要功能是对这一列机柜的交流或者直流负载提供电源，起到配电，监控，测量、保护、告警等功能。列头柜类似于柜式的配电箱，里边集中了很多断路器。

机房配电回路一般是双路市电接入，首先进市电配电箱，一部分给UPS，一部分给空调和照明、普通插座，UPS下端再进UPS配电柜，分配到各个列头柜，经列头柜后接入各机柜PDU再到负载。

在大型机房里列头柜是必要的也是必须的，一是由于UPS配电柜的输出分路有限，而列头柜可以按设备的电力需求进行优化配置，解决电源柜分路不足的问题。二是方便电路的检修，单一分支电路出现故障不必总配电柜断电检修，只需要断开该路电源检修，大大提高机房整体电路的容错性。

列头柜的行业标准为《传输设备用电源分配列柜YD/T 939-2005》。目前精密列头柜内部关键元器件一般使用施耐德、ABB、西门子的产品。

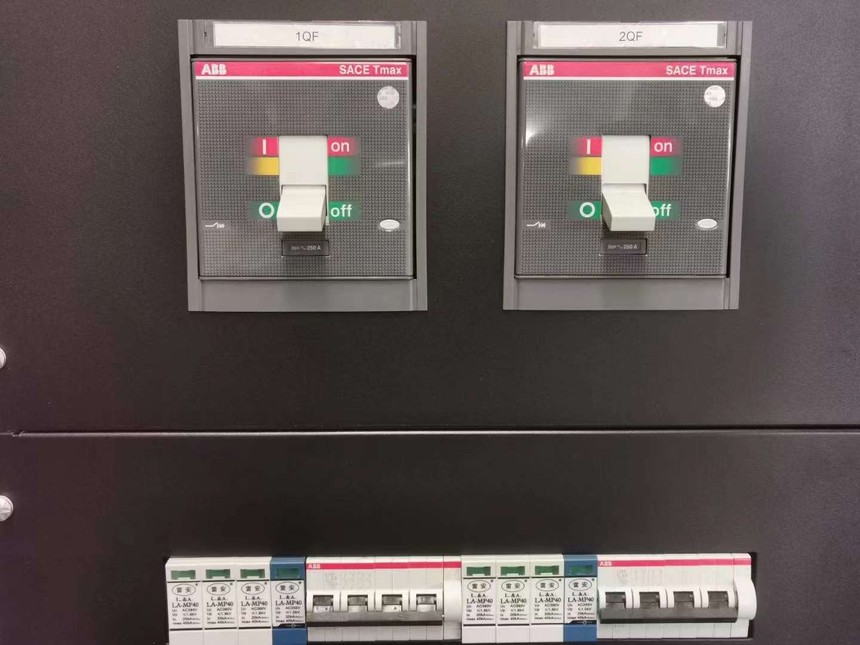

列头柜电源进线一般选用双电源进线，当一路电源系统故障断电时，另一路电源自动投入以保证供电连续性。为实现短路、过载保护，在双电源前使用塑壳断路器，提供短路、过载保护，还具备隔离功能，方便检修。箱内一般需设置电气火灾监控系统，电气火灾探测器和监控单元。由于机房设备对雷击非常敏感，所以一般要选配浪涌保护器。列头柜的主要出线回路可以选择塑壳断路器，如果有需要，可以加装漏电模块。机房设备的供电连续性非常重要，列头柜进线处配置有电力参数测量仪，能实时监视电气参数水平，及时发送故障报警信号，提前发现潜在的故障隐患，同时监视用电能耗水平。柜内可按需选配配电模块，模块化结构便于拆装、维护，模块允许用户快速、灵活的增加和删减回路，满足机房用电量的扩容需求。

列头柜的智能监控系统可对配电系统开关状态与负载情况进行监测、告警、统计，可监控的输入部分电气参数有：电量、有功功率、无功功率、视

在功率、功率因数、三相电压、电流、频率等，可监控的输出支路电气参数有：额定电流，实际电流、负载百分比、负载电流谐波百分比、负载电量、功率因数等。这些监测信息能让用户掌握各设备的运行情况，及时调整负载分布，清楚了解每一个机柜的耗电量，对能效管理、降低能耗提供可靠依据。

列头柜与普通配电柜的比较：
