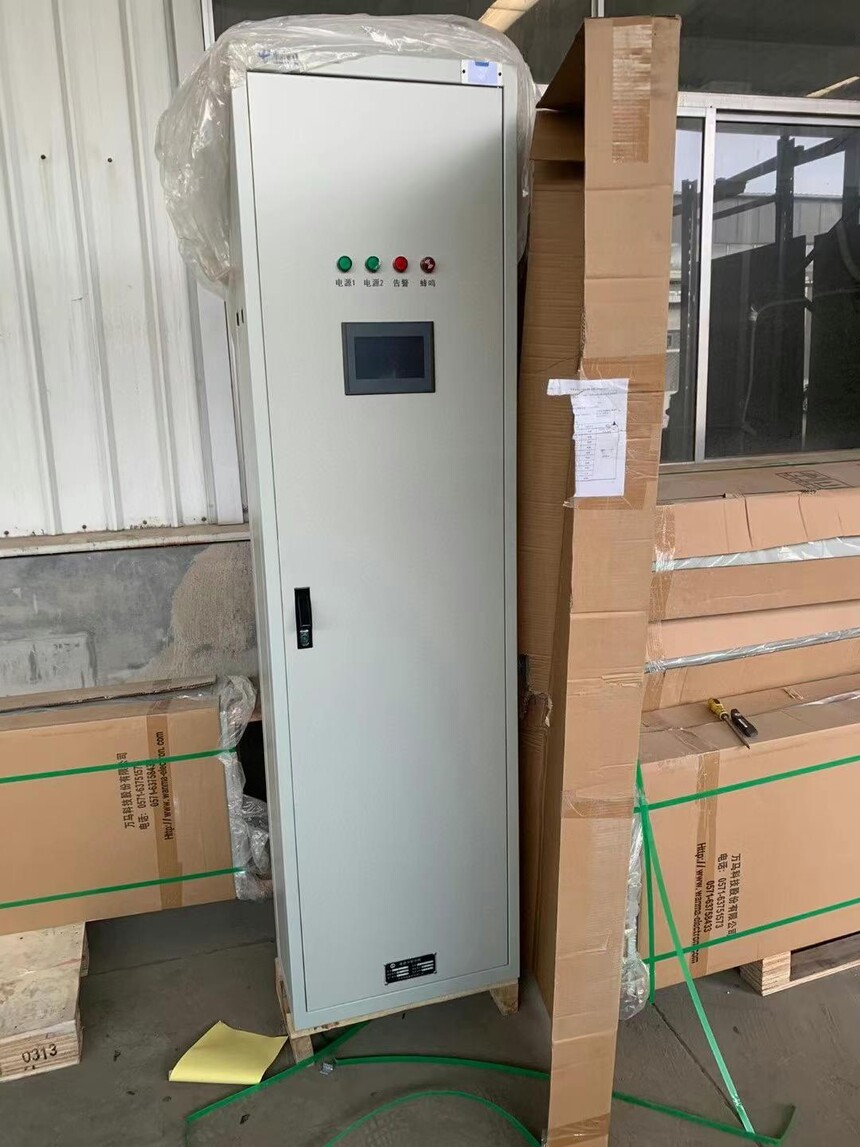

48V直流列头柜监控模块的使用说明

监控模块的使用

本章将对监控模块面板指示灯、操作键功能作简单说明。详细介绍各主要显示屏内容，进入途径、如何进行系统控制

信息查询以及参数设置。

注意：因本系统只有1路，下面的A、B 实际为1路，不显示A、B 路。

1 监控模块的操作面板

监控模块的操作面板如图4-1所示。

图1-1 监控模块的操作面板

监控模块操作面板上的指示灯说明见表4-1。

表1-2指示灯说明表

监控模块采用128×64液晶显示单元，有4个功能操作键，界面语言为汉语，用户界面简单有效。

4个操作键说明见表1-2。

表1-3 操作按键说明表

按键标识	按键名称	功能
ESC	返回键	返回上级菜单。告警音响时按下ESC键终止告警音
ENT	确认键	“下一级菜单”或者“确认”操作。在修改或输入参数时，按ENT键进入编辑状态。任一设置被修改后，需按“ENT”键进行确认才能生效
▲	上翻页键	按上或下翻页键可翻阅另页的平级菜单界面；当界面选项的值为字符申时，按上或下翻页键可改变其选值
	下翻页键	按上或下翻页键可翻阅另页的平级菜单界面；当界面选项的值为字符申时，按上或下翻页键可改变其选值
◀	左键	在设置数值界面，按左或右键可改变数值大小；只有在要求输入字符串的显示屏，左右键移动光标
▶	右键	在设置数值界面，按左或右键可改变数值大小；只有在要求输入字符串的显示屏，左右键移动光标

2 主要显示屏介绍

本章中将多次提到以下几个显示屏，本节将分别介绍其显示内容以及进入途径。48V直流列头柜监控模块的使用说明

2.1 系统信息屏

监控模块上电后，会出现语言选择界面，如图4-2,默认的语言为中文，用户可以按上下键进行语言选择，也可以不作

任何操作。接着监控模块内部进行初始化，初始化完成后，显示系统信息屏首屏。48V直流列头柜监控模块的使用说明
