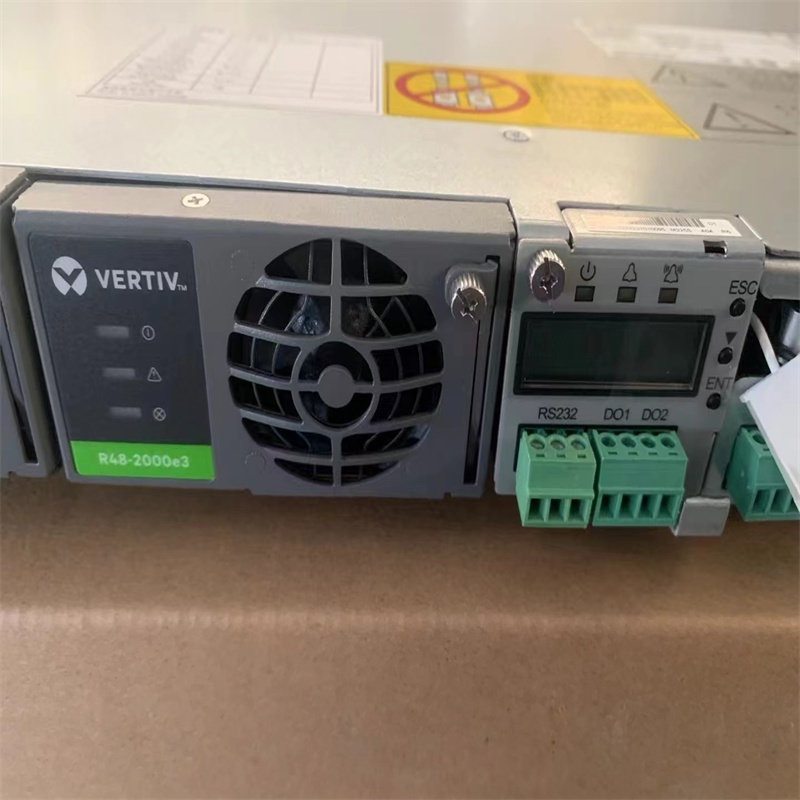

维谛NetSure 531 A31-S4工作原理

工作原理

电气原理

电源系统的工作原理图如图 1-3 所示。

整流模块

图1-3   电源系统工作原理图

交流输入端子引入交流电源后输送给整流模块，整流模块将 220V 交流电转换成－48V（可根据用户需求设置）直流电， 并输出到直流配电部分，通过各直流输出分路将－48V 直流电输出到各负载。

监控单元具有电池管理、电池下电保护、信号采集和告警等监控功能，并能进行后台通讯。

散热原理

电源系统采用自然通风散热。

1.4  主要特点

整流模块

. 整流模块功率因数值达 0.99，效率高达 95％以上。

. 交流输入电压正常工作范围宽至 85Vac～300Vac。当输入电压为 85Vac～175Vac 时，整流模块转为限功率输出。 . 模块功率密度高。

. 整流模块采用无损伤热插拔技术，即插即用。更换时间小于 1min。

. 整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择：一次过压锁死模式、二次过压 锁死模式。

系统

. 完善的电池管理。具有电池低电压保护功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测 试等功能。

. 可实现远程监控，无人值守。

. 历史告警记录：M225S 监控支持历史告警 200 条。

. 完备的故障保护、故障告警功能。

. 防护指标：IP20。

. 应用了整流模块休眠技术，系统具有节能功能。

. 系统效率 94％以上。
